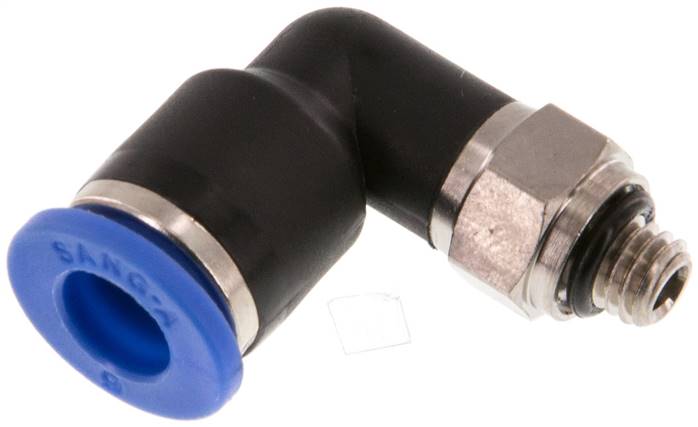

Raccord enfichable coudé IQS
Raccord enfichable coudé de la gamme IQS standard, à filetage M 5. Les deux références se distinguent par le diamètre de tube extérieur.
Caractéristiques communes
- Matériaux : corps laiton nickelé, bague de déverrouillage et joint PA 66, joint NBR, griffes de fixation en acier inoxydable, cartouche ZnDC zingué.
- Étanchéité assurée par un joint à lèvres.
- Plage de température : -20 à +80 °C.
- Pression de service : -0,95 à 20 bar.
- Fluides : air comprimé huilé et sans huile, gaz neutres et eau ; l’utilisation de l’eau jusqu’à 60 °C max. n’est autorisée que si nos données de base ont été validées.
- Au montage, utiliser exclusivement des joints et des graisses sans silicone.
Références
| Référence | D [mm] |
|---|---|
| IQSL M54 L | 4 |
| IQSL M56 L | 6 |
Critères de sélection : chaque référence porte son diamètre de tube extérieur D, pour un filetage M 5 commun aux deux exécutions.
Ces raccords figurent dans notre gamme de raccords instantanés. Voir également notre raccord cannelé fileté avec joint torique.
| Référence fabricant | IQSL M54 L, IQSL M56 L |
|---|---|
| Diamètre extérieur du tube (mm) | 4, 6 |
