Raccord enfichable coudé positionnable — série IQS inox

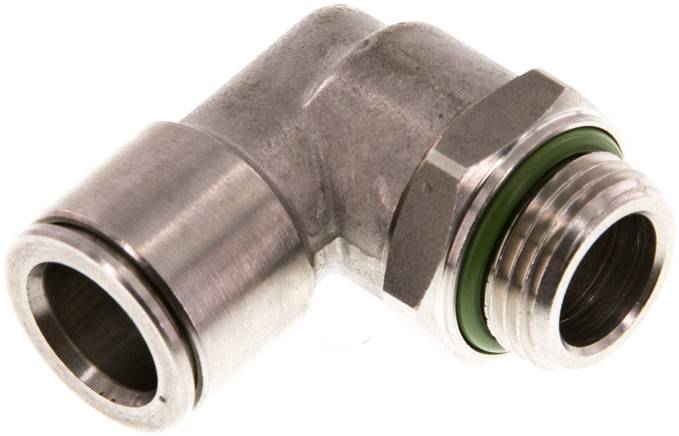

Cette référence couvre un raccord enfichable coudé positionnable en inox, décliné en deux variantes distinguées par leur filetage : IQSL 1212 G ES en G 1/2″ et IQSL 3812 G ES en G 3/8″. Chacune admet un tube de diamètre 12 mm. Ces raccords relèvent de la catégorie Raccords instantanés.
Construction
Le corps et la bague de déverrouillage sont réalisés en 1.4404 ; les joints sont en FKM, conformes FDA. Au montage, employer exclusivement des joints et lubrifiants sans silicone.
Conditions de service
- Plage de température : -20 °C à +150 °C max. (Ø 16 mm : -15 °C à +120 °C max.)
- Pression de service : -0,95 à 15 bar (Ø 16 mm : max. 10 bar)
Fluides et applications
La section technique liste les fluides admissibles : l’air comprimé, en version huilée comme en version sans huile, ainsi que les gaz inoffensifs et les liquides inoffensifs.
Sélection des variantes
Les deux variantes partagent un même diamètre de tube (12 mm), la même plage de température (-20 °C à +150 °C) et la même pression de service (-0,95 à 15 bar). Le critère de choix porte donc sur le filetage : G 1/2″ pour l’IQSL 1212 G ES, G 3/8″ pour l’IQSL 3812 G ES. Les valeurs détaillées figurent dans le tableau ci-dessous.
| Référence | G | D [mm] | Plage de température [°C] | Pression de service [bar] |
|---|---|---|---|---|
| IQSL 1212 G ES | G 1/2″ | 12 | -20 à +150 | -0,95 à 15 |
| IQSL 3812 G ES | G 3/8″ | 12 | -20 à +150 | -0,95 à 15 |
Produit complémentaire : Raccord enfichable coudé, fixe R 1/8 a 1/4″-8mm, IQS-MSV (standard).
| Référence fabricant | IQSL 1212 G ES, IQSL 3812 G ES |
|---|---|
| Filetage G (BSPP) | 1/2, 3/8 |
