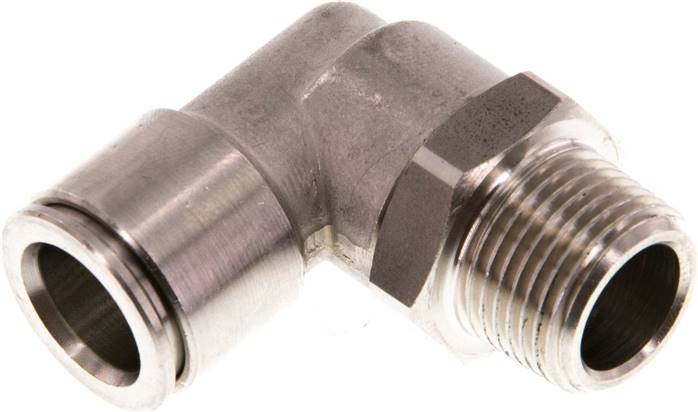

Raccord enfichable coudé, série IQS inox
Raccord enfichable coudé destiné au raccordement instantané de tubes de 12 mm. Il est proposé en deux filetages R : R 1/2″ sous la référence IQSL 1212 ES, et R 3/8″ sous la référence IQSL 3812 ES. Exécution inox.
Les deux références partagent le même diamètre de tube (12 mm), la même plage de température et la même pression de service ; elles se distinguent uniquement par le filetage R : R 1/2″ (IQSL 1212 ES) ou R 3/8″ (IQSL 3812 ES).
Caractéristiques techniques
- Matériaux : corps et bague de déverrouillage en 1.4404, joints FKM (conformes FDA). Au montage, employer exclusivement des joints et lubrifiants sans silicone.
- Plage de température : -20 °C à +150 °C max (Ø 16 mm : -15 °C à +120 °C max).
- Pression de service : -0,95 à 15 bar (Ø 16 mm : max. 10 bar).
- Fluides : air comprimé huilé et sans huile, gaz et liquides inoffensifs.
Applications
Ce raccord coudé est prévu pour la distribution d’air comprimé, qu’il soit huilé ou sans huile, ainsi que pour la circulation de gaz et de liquides inoffensifs. Il couvre une plage de température de -20 °C à +150 °C max et une pression de service de -0,95 à 15 bar. Les valeurs indiquées pour le Ø 16 mm (-15 °C à +120 °C max, pression max. 10 bar) s’appliquent aux références de ce diamètre.
Sélection
| Référence | R | D [mm] | Plage de température [°C] | Pression de service [bar] |
|---|---|---|---|---|
| IQSL 1212 ES | R 1/2″ | 12 | -20 à +150 | -0,95 à 15 |
| IQSL 3812 ES | R 3/8″ | 12 | -20 à +150 | -0,95 à 15 |
Consultez l’ensemble de la gamme Raccords instantanés. Produit complémentaire publié de la même catégorie : raccord cannelé fileté avec joint torique.
| Référence fabricant | IQSL 1212 ES, IQSL 3812 ES |
|---|---|
| Filetage R (BSPT) | 1/2, 3/8 |
