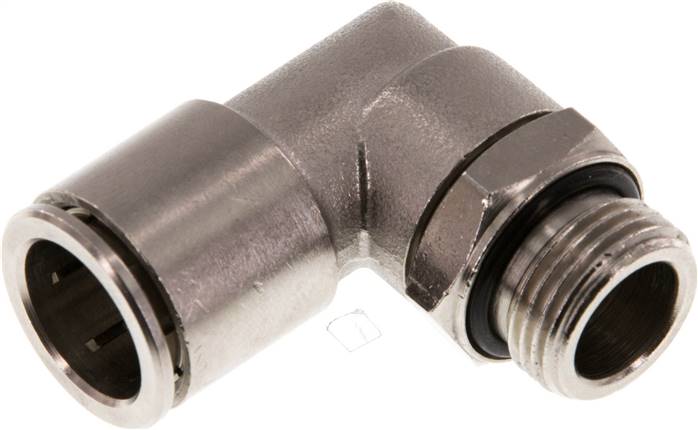

Raccord enfichable coudé T IQS-MSV
Le raccord enfichable coudé T IQS-MSV est un raccord instantané entièrement métallique, destiné aux réseaux de distribution pneumatiques et industriels. Il assure le raccordement de tubes d’un diamètre de 14 mm et se décline en deux dimensions de filetage gaz cylindrique : G 1/2″ (référence IQSL 1214 G MSV) et G 3/8″ (référence IQSL 3814 G MSV).
Applications et fluides
Ce raccord est adapté aux circuits véhiculant de l’air comprimé, huilé ou sans huile, ainsi que des gaz neutres et inoffensifs.
Caractéristiques techniques
- Matériaux : corps et bague de déverrouillage en laiton nickelé ; joints en NBR (version haute température : FKM) ; griffes de fixation en acier inoxydable.
- Plage de température : -20 °C à +80 °C (version haute température : -20 °C à +150 °C).
- Pression de service : -0,98 à 16 bar.
- Exécution : standard.
Lors du montage, il faut utiliser exclusivement des joints et des lubrifiants sans silicone.
Avantages
- Grande diversité de produits.
- Forme stable grâce à une exécution entièrement métallique.
- Également disponible avec filetage M 7, M 8×1, M 10×1 et M 12×1,5.
- Filetage à visser cylindrique étanchéifié par un joint torique à chambre.
Critères de sélection
Les deux variantes se distinguent uniquement par la dimension du filetage gaz G ; le diamètre de tube, l’exécution et la plage de température restent identiques.
| Référence | Filetage G | D [mm] | Exécution | Plage de température [°C] |
|---|---|---|---|---|
| IQSL 1214 G MSV | G 1/2″ | 14 | Standard | -20 à +80 |
| IQSL 3814 G MSV | G 3/8″ | 14 | Standard | -20 à +80 |
Pour compléter une installation, voir aussi le produit complémentaire publié de la même catégorie : raccord cannelé fileté avec joint torique en laiton nickelé.
| Référence fabricant | IQSL 1214 G MSV, IQSL 3814 G MSV |
|---|---|
| Filetage G (BSPP) | 1/2, 3/8 |
