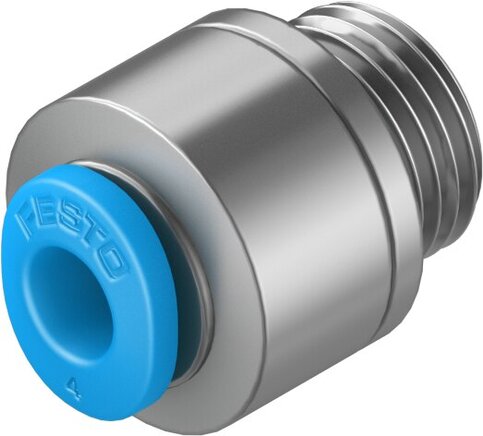

Raccord enfichable Festo série QSM
Cette fiche réunit 52 références Festo de la série QSM. Les caractéristiques ci-dessous proviennent des fiches techniques Festo en français et sont communes à toutes les références de la fiche :
- Taille : Mini
- Position de montage : Indifférente
- Structure de construction : Principe Push-pull
- Fluide de service : Air comprimé selon ISO 8573-1:2010 [7:-:-]
- Matériau de la bague de démontage : POM
- Matériau du joint de tuyau : Caoutchouc nitrile butadiène
- Matériau collier de serrage : Acier inoxydable fortement allié
Choisissez dans le tableau : Raccord pneumatique 1, Raccord pneumatique 2, Mode de fixation, Modèle, Conditionnement. Chaque ligne porte la référence Festo exacte, et sa fiche technique détaille les valeurs propres à chaque exécution.
Vente par sachet (conditionnement Festo, voir la colonne Conditionnement) : le prix indiqué est celui du sachet.
Découvrez aussi nos raccords instantanés droits et l’ensemble des produits Festo.
| Référence fabricant | QSM-1/8-4, QSM-1/8-4-100, QSM-1/8-4-I, QSM-1/8-6, QSM-1/8-6-100, QSM-1/8-6-I, QSM-G1/8-4, QSM-G1/8-4-I, QSM-G1/8-6, QSM-G1/8-6-I, QSM-M3-1/8-I-U-M, QSM-M3-2, QSM-M3-2-I, QSM-M3-3, QSM-M3-3-100, QSM-M3-3-I, QSM-M3-3-I-R, QSM-M3-3-I-R-100, QSM-M3-4, QSM-M3-4-100, QSM-M3-4-I, QSM-M3-4-I-R, QSM-M3-4-I-R-100, QSM-M5-1/4-I-U-M, QSM-M5-1/8-I-U-M, QSM-M5-2, QSM-M5-3, QSM-M5-3-100, QSM-M5-3-I, QSM-M5-3-I-R, QSM-M5-3-I-R-100, QSM-M5-3/16-I-U-M, QSM-M5-4, QSM-M5-4-100, QSM-M5-4-I, QSM-M5-4-I-R, QSM-M5-4-I-R-100, QSM-M5-5/32-I-U-M, QSM-M5-6, QSM-M5-6-100, QSM-M5-6-I, QSM-M5-6-I-R, QSM-M5-6-I-R-100, QSM-M6-6, QSM-M7-1/4-I-U-M, QSM-M7-1/8-I-U-M, QSM-M7-3/16-I-U-M, QSM-M7-4-I, QSM-M7-4-I-100, QSM-M7-6-I, QSM-M7-6-I-R, QSM-M7-6-I-R-100 |
|---|---|
| Raccord pneumatique 1 | Filetage G1/8, Filetage M3, Filetage M5, Filetage M6, Filetage M7, Filetage R1/8 |
| Raccord pneumatique 2 | Pour tuyau de Ø extérieur 1/4", Pour tuyau de Ø extérieur 1/8", Pour tuyau de Ø extérieur 3/16", Pour tuyau de Ø extérieur 5/32", Pour tuyau de Ø extérieur de 2 mm, Pour tuyau de Ø extérieur de 3 mm, Pour tuyau de Ø extérieur de 4 mm, Pour tuyau de Ø extérieur de 6 mm |
| Mode de fixation | Six pans extérieurs SW10, Six pans extérieurs SW13, Six pans extérieurs SW5,5, Six pans intérieurs SW1,3, Six pans intérieurs SW1,5, Six pans intérieurs SW2, Six pans intérieurs SW2,5, Six pans intérieurs SW3, Six pans intérieurs SW4, Tête hexagonale, surplat 5, Tête hexagonale, surplat 7, Tête hexagonale, surplat 8 |
| Modèle | Forme droite, Forme droite, bague de démontage ronde |
| Conditionnement | Sachet de 1, Sachet de 10, Sachet de 100 |
