Le KQ2LU distribue un orifice fileté vers deux tubes pneumatiques de même diamètre. Ses deux sorties tube parallèles sont disposées côte à côte, à angle droit par rapport au filetage mâle R. Cette construction Y coudée diffère du coude L à une sortie et des banjos empilés. Dix références modernes AS, de 4 à 12 mm et R 1/8 à R 1/2, sont proposées dans le tableau.
Choisir le tube et le filetage
Le premier axe indique le diamètre extérieur commun aux deux tubes, le second la taille du filetage mâle conique R. La fraction du filetage ne désigne pas un diamètre tube. Vérifier la compatibilité de l’orifice de votre installation et l’espace disponible pour les deux tubes. Les cotes, passages et masses exacts figurent page imprimée 110, PDF 111 du catalogue France.
Exécution A et S

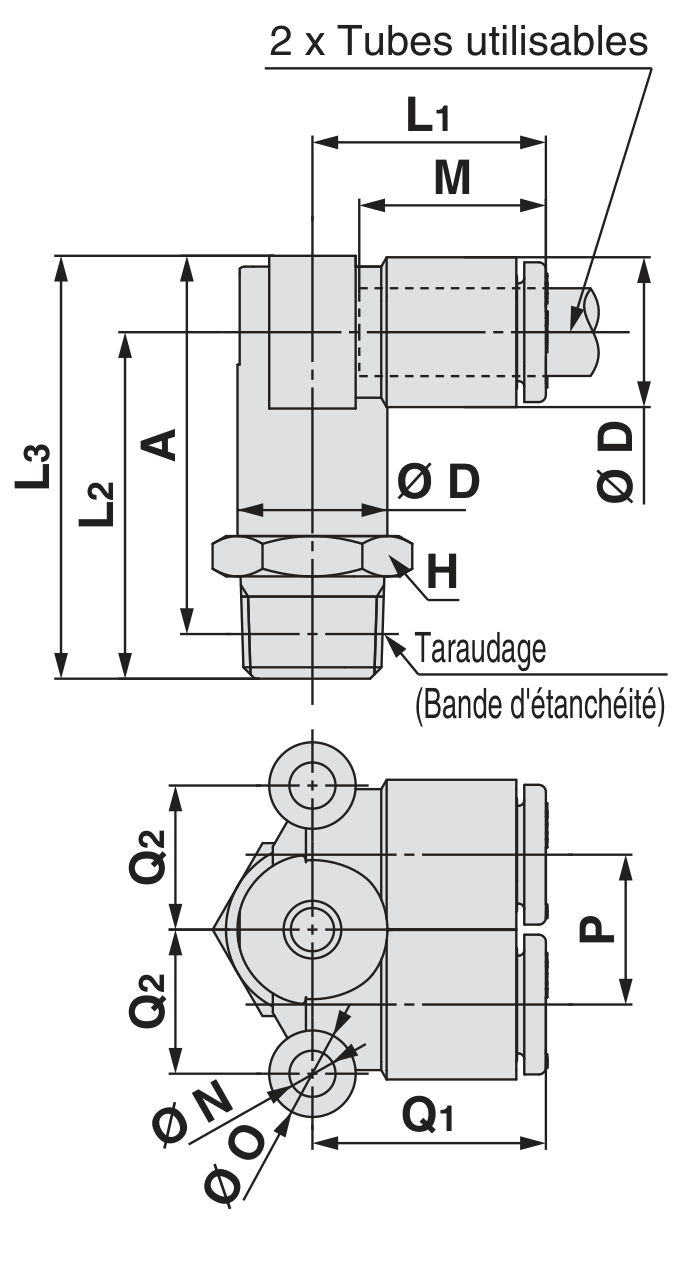

A désigne la partie métallique en laiton non revêtu ; S indique la bande d’étanchéité appliquée sur le filetage R. La collerette est ronde, sans suffixe 1. Les versions NS, M5 et union 00 sont distinctes et ne sont pas incluses ici. Le schéma fabricant représente le profil et la vue de dessus de la construction exacte R, avec les deux tubes et la bande d’étanchéité.
Montage et utilisation
Couper les tubes proprement, les insérer complètement et suivre les instructions SMC de montage, déconnexion et entretien. La section métrique à collerette ronde est prévue pour l’air et l’eau, de -100 kPa à 1 MPa et de -5 à 60 °C ; pour l’eau, de 0 à 40 °C hors gel. Respecter les restrictions fabricant de qualité de l’eau et les limites du tube utilisé.
Chaque ligne indique la référence fabricant complète et son prix HT. Vente à la pièce, minimum un. Retrouvez nos raccords instantanés coudés et notre gamme SMC.
| Référence fabricant | KQ2LU04-01AS, KQ2LU06-01AS, KQ2LU06-02AS, KQ2LU08-01AS, KQ2LU08-02AS, KQ2LU08-03AS, KQ2LU10-02AS, KQ2LU10-03AS, KQ2LU10-04AS, KQ2LU12-04AS |
|---|---|
| Ø extérieur du tube (mm) | 10, 12, 4, 6, 8 |
| Filetage mâle R | R 1/2, R 1/4, R 1/8, R 3/8 |
