Rails de guidage profilés Ewellix LLTHR D4, fixation par-dessous

À partir de 33,17 € HT

Prix affichés HTDisponibilité et délai indiqués pour chaque référence

Rails de guidage profilés Ewellix LLTHR D4, fixation par-dessous : sélection par taille nominale, classe de précision, longueur et configuration des extrémités. Dimensions réelles, références disponibles et prix HT par variante.

Choisir ma référence

Sélectionner votre référence

Référence fabricantTaille nominale du railClasse de précisionLongueur du rail (mm)Configuration des extrémitésPrix HTDisponibilitéQuantitéAjouter au panier
LLTHR 15 P5 D4 /0708, 20-2815P5, Standard70820-28 mm annoncés par le fournisseur54,89 €1 en stock
LLTHR 15 P5 D4 /1927, 20-4715P5, Standard192720-47 mm annoncés par le fournisseur140,05 €1 en stock
LLTHR 15 P5 D4 /1987, 20-4715P5, Standard198720-47 mm annoncés par le fournisseur144,24 €1 en stock
LLTHR 20 P5 D4 /2096, 19-3720P5, Standard209619-37 mm annoncés par le fournisseur171,55 €1 en stock
LLTHR 25 P5 D4 /0289, 20-2925P5, Standard28920-29 mm annoncés par le fournisseur33,17 €1 en stock
LLTHR 30 P5 D4 /0377, 37-2030P5, Standard37737-20 mm annoncés par le fournisseur48,65 €1 en stock

Rail profilé pour guidage à billes Ewellix LLT

Les rails Ewellix LLTHR forment la piste de guidage des chariots de la gamme LLT. Cette famille conserve l’exécution D4 à fixation par-dessous, avec trous taraudés. Le rail et le chariot doivent être compatibles en taille nominale et en classe de précision.

Choisir la taille, la précision et la longueur

La taille nominale constitue un code de taille : elle ne doit pas être confondue avec la largeur réelle W du rail. Les codes P5 et P3 correspondent respectivement aux classes de précision standard et moyenne du catalogue Ewellix. Les longueurs et distances d’extrémité sont celles annoncées par le fournisseur pour chaque référence ; aucune cote absente n’est reconstruite automatiquement.

Vérifiez les dimensions réelles du profil, l’entraxe des fixations et les distances E1/E2 du premier et du dernier trou. Le sens de montage d’une coupe asymétrique doit être conservé. Consultez le catalogue fabricant pour les tolérances et le dimensionnement du guidage avant commande.

Prix et quantités : une pièce correspond à un rail complet de la référence et de la longueur annoncées.

Références disponibles et configurations

RéférenceTaille nominaleLargeur réelle W (mm)Longueur annoncée (mm)PrécisionExtrémités
LLTHR 15 P5 D4 /0708, 20-281515708P5, Standard20-28 mm annoncés par le fournisseur
LLTHR 15 P5 D4 /1927, 20-4715151927P5, Standard20-47 mm annoncés par le fournisseur
LLTHR 15 P5 D4 /1987, 20-4715151987P5, Standard20-47 mm annoncés par le fournisseur
LLTHR 20 P5 D4 /2096, 19-3720202096P5, Standard19-37 mm annoncés par le fournisseur
LLTHR 25 P5 D4 /0289, 20-292523289P5, Standard20-29 mm annoncés par le fournisseur
LLTHR 30 P5 D4 /0377, 37-203028377P5, Standard37-20 mm annoncés par le fournisseur

Documentation et familles complémentaires

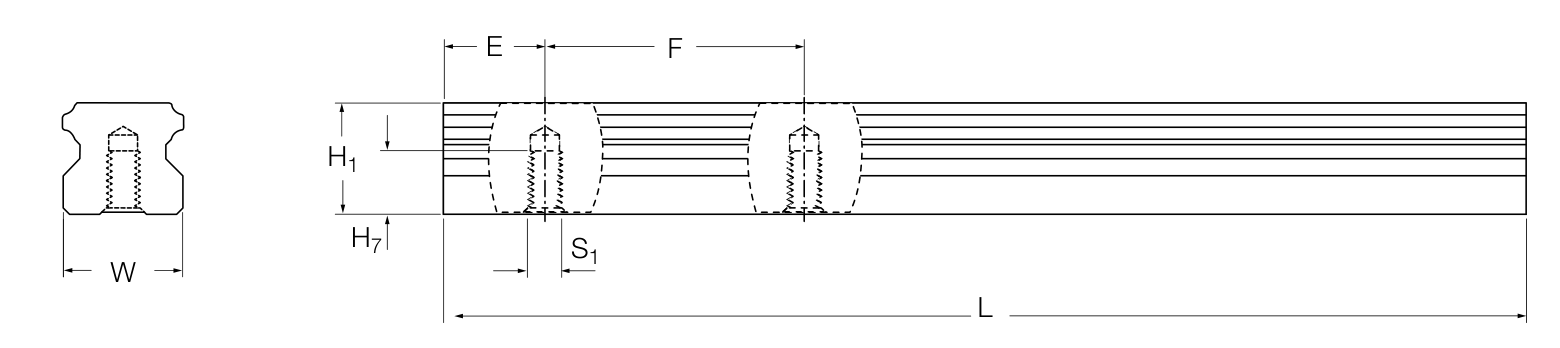

Consultez le catalogue Ewellix LLT, chapitre rails LLTHR, la famille rails de guidage profilés et toutes les solutions de guidage linéaire. Le schéma principal représente l’exécution ; les visuels de variantes identifient la construction ou la taille nominale, sans prétendre montrer la longueur découpée ou la classe de précision exacte.

Référence fabricant

LLTHR 15 P5 D4 /0708, 20-28, LLTHR 15 P5 D4 /1927, 20-47, LLTHR 15 P5 D4 /1987, 20-47, LLTHR 20 P5 D4 /2096, 19-37, LLTHR 25 P5 D4 /0289, 20-29, LLTHR 30 P5 D4 /0377, 37-20

Taille nominale du rail

15, 20, 25, 30

Classe de précision

P5, Standard

Longueur du rail (mm)

708, 1927, 1987, 2096, 289, 377

Configuration des extrémités

20-28 mm annoncés par le fournisseur, 20-47 mm annoncés par le fournisseur, 19-37 mm annoncés par le fournisseur, 20-29 mm annoncés par le fournisseur, 37-20 mm annoncés par le fournisseur
