Rail profilé pour guidage à billes Ewellix LLT
Les rails Ewellix LLTHR forment la piste de guidage des chariots de la gamme LLT. Cette famille conserve l’exécution standard à fixation par-dessus, avec trous traversants et bouchons de protection. Le rail et le chariot doivent être compatibles en taille nominale et en classe de précision.
Choisir la taille, la précision et la longueur
La taille nominale constitue un code de taille : elle ne doit pas être confondue avec la largeur réelle W du rail. Les codes P5 et P3 correspondent respectivement aux classes de précision standard et moyenne du catalogue Ewellix. Les longueurs et distances d’extrémité sont celles annoncées par le fournisseur pour chaque référence ; aucune cote absente n’est reconstruite automatiquement.
Vérifiez les dimensions réelles du profil, l’entraxe des fixations et les distances E1/E2 du premier et du dernier trou. Le sens de montage d’une coupe asymétrique doit être conservé. Consultez le catalogue fabricant pour les tolérances et le dimensionnement du guidage avant commande.
Prix et quantités : une pièce correspond à un rail complet de la référence et de la longueur annoncées.
Références disponibles et configurations
| Référence | Taille nominale | Largeur réelle W (mm) | Longueur annoncée (mm) | Précision | Extrémités |
|---|---|---|---|---|---|
| LLTHR 15 P3 /0297, 20-37 | 15 | 15 | 297 | P3 — Moyenne | 20–37 mm annoncés par le fournisseur |
| LLTHR 15 P3 /0715, 17-38 | 15 | 15 | 715 | P3 — Moyenne | 17–38 mm annoncés par le fournisseur |
| LLTHR 15 P5 /1307, 20-27 | 15 | 15 | 1307 | P5 — Standard | 20–27 mm annoncés par le fournisseur |
| LLTHR 15 P3 /1492, 20-32 | 15 | 15 | 1492 | P3 — Moyenne | 20–32 mm annoncés par le fournisseur |
| LLTHR 20 P5 /0279, 20-19 | 20 | 20 | 279 | P5 — Standard | 20–19 mm annoncés par le fournisseur |
| LLTHR 25 P5 /0240, 20-40 | 25 | 23 | 240 | P5 — Standard | 20–40 mm annoncés par le fournisseur |
| LLTHR 25 P5 /0297, 37-20 | 25 | 23 | 297 | P5 — Standard | 37–20 mm annoncés par le fournisseur |
| LLTHR 25 P3 /0957, 20-37 | 25 | 23 | 957 | P3 — Moyenne | 20–37 mm annoncés par le fournisseur |
| LLTHR 30 P5 /0297, 20-37 | 30 | 28 | 297 | P5 — Standard | 20–37 mm annoncés par le fournisseur |
| LLTHR 30 P5 /0397, 20-57 | 30 | 28 | 397 | P5 — Standard | 20–57 mm annoncés par le fournisseur |
| LLTHR 30 P5 /0477, 20-57 | 30 | 28 | 477 | P5 — Standard | 20–57 mm annoncés par le fournisseur |
| LLTHR 30 P5 /1677, 57-20 | 30 | 28 | 1677 | P5 — Standard | 57–20 mm annoncés par le fournisseur |
| LLTHR 30 P5 /1837, 20-57 | 30 | 28 | 1837 | P5 — Standard | 20–57 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0297, 37-20 | 35 | 34 | 297 | P5 — Standard | 37–20 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0360, 20-20 | 35 | 34 | 360 | P5 — Standard | 20–20 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0377, 20-37 | 35 | 34 | 377 | P5 — Standard | 20–37 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0457, 20-37 | 35 | 34 | 457 | P5 — Standard | 20–37 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0532, 20-32 | 35 | 34 | 532 | P5 — Standard | 20–32 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0537, 20-37 | 35 | 34 | 537 | P5 — Standard | 20–37 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0810, 45-45 | 35 | 34 | 810 | P5 — Standard | 45–45 mm annoncés par le fournisseur |
| LLTHR 35 P5 /0957, 20-57 | 35 | 34 | 957 | P5 — Standard | 20–57 mm annoncés par le fournisseur |
| LLTHR 35 P5 /1117, 20-57 | 35 | 34 | 1117 | P5 — Standard | 20–57 mm annoncés par le fournisseur |
| LLTHR 35 P5 /1277, 20-57 | 35 | 34 | 1277 | P5 — Standard | 20–57 mm annoncés par le fournisseur |
| LLTHR 35 P5 /1817, 20-37 | 35 | 34 | 1817 | P5 — Standard | 20–37 mm annoncés par le fournisseur |
| LLTHR 45 P5 /1344, 22-62 | 45 | 45 | 1344 | P5 — Standard | 22–62 mm annoncés par le fournisseur |
Documentation et familles complémentaires

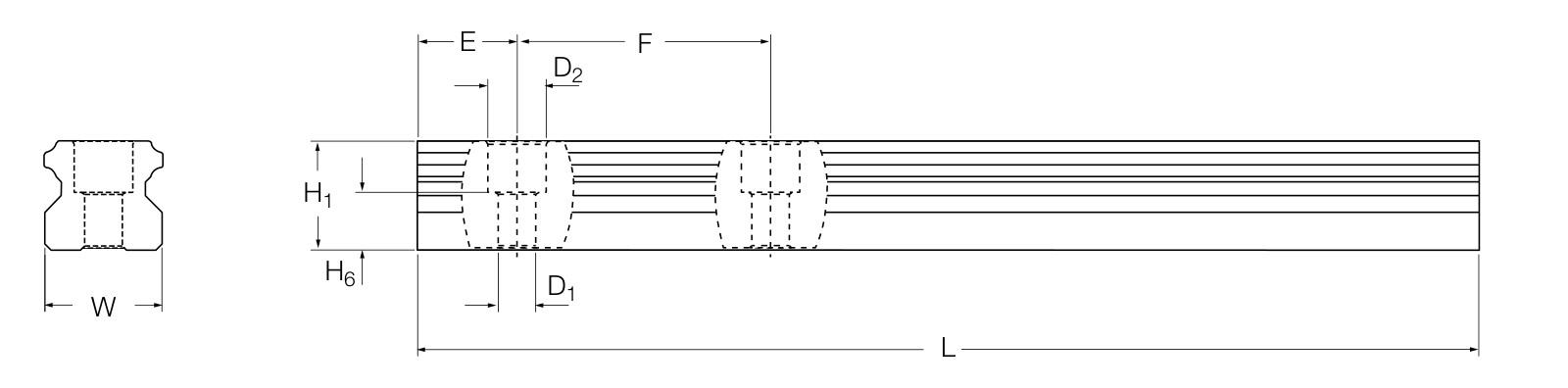

Consultez le catalogue Ewellix LLT, chapitre rails LLTHR, la famille rails de guidage profilés et toutes les solutions de guidage linéaire. Le schéma principal représente l’exécution ; les visuels de variantes identifient la construction ou la taille nominale, sans prétendre montrer la longueur découpée ou la classe de précision exacte.
| Référence fabricant | LLTHR 15 P3 /0297, 20-37, LLTHR 15 P3 /0715, 17-38, LLTHR 15 P3 /1492, 20-32, LLTHR 15 P5 /1307, 20-27, LLTHR 20 P5 /0279, 20-19, LLTHR 25 P3 /0957, 20-37, LLTHR 25 P5 /0240, 20-40, LLTHR 25 P5 /0297, 37-20, LLTHR 30 P5 /0297, 20-37, LLTHR 30 P5 /0397, 20-57, LLTHR 30 P5 /0477, 20-57, LLTHR 30 P5 /1677, 57-20, LLTHR 30 P5 /1837, 20-57, LLTHR 35 P5 /0297, 37-20, LLTHR 35 P5 /0360, 20-20, LLTHR 35 P5 /0377, 20-37, LLTHR 35 P5 /0457, 20-37, LLTHR 35 P5 /0532, 20-32, LLTHR 35 P5 /0537, 20-37, LLTHR 35 P5 /0810, 45-45, LLTHR 35 P5 /0957, 20-57, LLTHR 35 P5 /1117, 20-57, LLTHR 35 P5 /1277, 20-57, LLTHR 35 P5 /1817, 20-37, LLTHR 45 P5 /1344, 22-62 |
|---|---|
| Taille nominale du rail | 15, 20, 25, 30, 35, 45 |
| Classe de précision | P3 — Moyenne, P5 — Standard |
| Longueur du rail (mm) | 297, 715, 1307, 1492, 279, 240, 957, 397, 477, 1677, 1837, 360, 377, 457, 532, 537, 810, 1117, 1277, 1817, 1344 |
| Configuration des extrémités | 20–37 mm annoncés par le fournisseur, 17–38 mm annoncés par le fournisseur, 20–27 mm annoncés par le fournisseur, 20–32 mm annoncés par le fournisseur, 20–19 mm annoncés par le fournisseur, 20–40 mm annoncés par le fournisseur, 37–20 mm annoncés par le fournisseur, 20–57 mm annoncés par le fournisseur, 57–20 mm annoncés par le fournisseur, 20–20 mm annoncés par le fournisseur, 45–45 mm annoncés par le fournisseur, 22–62 mm annoncés par le fournisseur |
