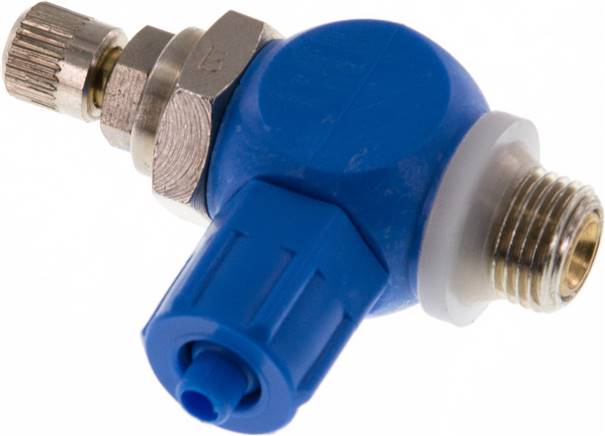

Régulateur de débit sur échappement G 1/8 à G 1/4 – tube 6 × 4 mm, corps banjo plastique, vis moletée et contre-écrou — GRL K KOR

Régulateur de débit unidirectionnel — contrôle d’air d’évacuation (B)

Régulateur de débit unidirectionnel, en exécution contrôle d’air d’évacuation (type B) : le débit est limité du filetage à la bague. Deux références se distinguent uniquement par leur filetage. Produit de la catégorie Distributeurs et valves.

Caractéristiques techniques

Plage de température : -20 à +80 °C. Pression de service : 0,2 à 10 bar.

Réglage par vis moletée et contre-écrou, réglable sans outil, blocage possible à la clé plate.

Matériaux : vis creuse en laiton nickelé, banjo en matière plastique, joints en NBR, bagues d’étanchéité et d’écartement en matière plastique.

Forme compacte et marquage indélébile sur la surface de la clé indiquant la fonction de la vis creuse, même après des années d’utilisation : air sortant (B), air entrant (A), entrant et sortant (C).

Types de régulation et applications

Type B — air sortant (standard)

Débit limité du filetage à la bague. Pour vérins à partir de Ø 16 mm. Réglage de précision sans broutement, fonctionnement régulier, course préalable et retour à vitesses différentes.

Type A — air entrant (version spéciale)

Débit limité de la bague au filetage. Pour petits Ø de cylindre et courses courtes (petits volumes). Régulation de petits volumes d’air, course préalable et retour à vitesses différentes.

Type C — entrant et sortant (version spéciale)

Débit limité dans les deux sens. Pour petits vérins à simple effet. Avantage : avance et retour à la même vitesse. Inconvénient : il est possible que le cylindre saute.

Sélection des références
