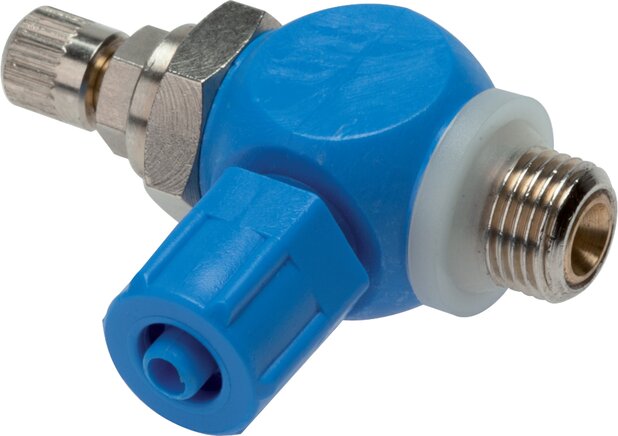

Régulateur de débit unidirectionnel à contrôle d’air d’évacuation (B). Deux filetages : G 1/4″ (réf. GRL 146 K KOR) et G 1/8″ (réf. GRL 186 K KOR).
Caractéristiques
- Exécution : contrôle d’air d’évacuation (B)
- Réglage : vis moletée et contre-écrou (réglable sans outil et possibilité de blocage avec clé plate)
- Diamètre du tuyau (extérieur x intérieur) : 8×6 mm
- Plage de température : -20 à +80 °C
- Pression de service : 0,2 à 10 bar
Matériaux
Vis creuse : laiton nickelé. Banjo : matière plastique. Joints : NBR. Bagues d’étanchéité et d’écartement : matière plastique.
Avantages
- Forme compacte
- Marquage indélébile sur la surface de la clé : indique la fonction de la vis creuse, même après des années d’utilisation
Principes de régulation
Type B — à régulation d’air (standard)
Débit limité du filetage à la bague. Recommandation : vérins à partir de Ø 16 mm.
- Réglage de précision sans broutement
- Fonctionnement régulier
- Course préalable et course retour à des vitesses différentes possibles
Type A — à régulation d’air (version spéciale)
Débit limité de la bague au filetage. Recommandation : petits Ø de cylindre et courses courtes (petits volumes).
- Possibilité de régulation de petits volumes d’air
- Possibilité de course préalable et de retour à des vitesses différentes
Type C — régulation de l’air entrant et sortant (version spéciale)
Débit limité dans les deux sens. Recommandation : petits vérins à simple effet.
- Avance et retour à la même vitesse
- Inconvénient : il est possible que le cylindre saute
Sélection par filetage
| Référence | Filetage | Diamètre du tuyau |
|---|---|---|
| GRL 146 K KOR | G 1/4″ | 8×6 mm |
| GRL 186 K KOR | G 1/8″ | 8×6 mm |
Catégorie : Distributeurs et valves. Voir aussi : Clapet antiretour d’étranglement, G 1/8 a 1/4″, acier inoxydable (Eco).
| Référence fabricant | GRL 146 K KOR, GRL 186 K KOR |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
