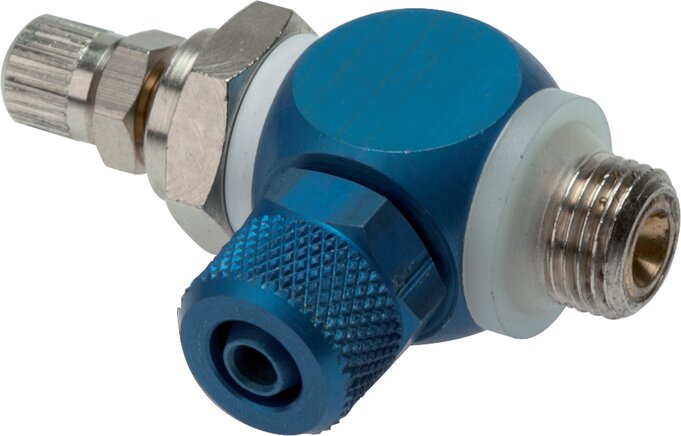

Régulateur de débit unidirectionnel à contrôle d’air d’évacuation (B)
Régulateur de débit unidirectionnel pour tuyau 8×6 mm, disponible en deux filetages : G 1/4″ (référence GRL 146 A KOR) et G 1/8″ (référence GRL 186 A KOR).
Caractéristiques techniques
- Plage de température : -20 à +80 °C
- Pression de service : 0,2 à 10 bar
- Réglage : vis moletée et contre-écrou, réglable sans outil et blocage possible avec clé plate
- Matériaux : vis creuse en laiton nickelé, banjo en aluminium anodisé, joints en NBR, bagues d’étanchéité et d’écartement en matière plastique
La forme compacte et le marquage indélébile sur la surface de la clé indiquent la fonction de la vis creuse, même après des années d’utilisation (régulation de l’air sortant B, de l’air entrant A, de l’air entrant et sortant C).
Critères de sélection par type de régulation
- Type B (standard) : débit limité du filetage à la bague, pour vérins à partir de Ø 16 mm. Réglage de précision sans broutement, fonctionnement régulier, course préalable et retour à des vitesses différentes.
- Type A (version spéciale) : débit limité de la bague au filetage, pour petits Ø de cylindre et courses courtes (petits volumes). Régulation de petits volumes d’air, course préalable et retour à des vitesses différentes.
- Type C (version spéciale) : débit limité dans les deux sens, pour petits vérins à simple effet. Avance et retour à la même vitesse ; il est possible que le cylindre saute.
Sélection par filetage
| Référence | Filetage | Diamètre du tuyau (ext. x int.) |
|---|---|---|
| GRL 146 A KOR | G 1/4″ | 8×6 mm |
| GRL 186 A KOR | G 1/8″ | 8×6 mm |
Retrouvez la catégorie Distributeurs et valves. Produit complémentaire : Élément de sortie avec circulation hors pression.
| Référence fabricant | GRL 146 A KOR, GRL 186 A KOR |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
