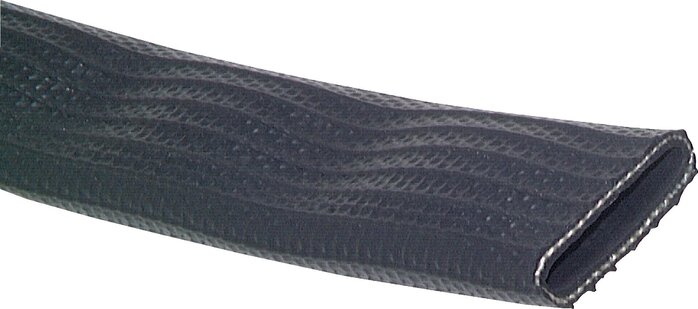

Tuyau flexible plat pour air comprimé/eau — GSF 102 et GSF 52
Ce tuyau flexible plat est conçu pour le transport d’eau et d’air comprimé, ainsi que pour l’huile et l’essence. Il est disponible en deux références, GSF 102 et GSF 52, qui se distinguent par le diamètre intérieur, l’épaisseur de paroi et la longueur de rouleau.
Construction et domaine d’utilisation
Matériau : mélange nitrile / PVC avec fil synthétique.
Plage de température : eau de -20 à +80 °C (brièvement +100 °C), air comprimé de -20 °C à +75 °C.
Fluides compatibles : eau, air comprimé, huile et essence, avec une résistance limitée aux alcalis et aux acides.
Le tuyau peut être enroulé à plat. Il résiste à l’ozone, au vieillissement et aux UV. Sa couche textile très résistante à la déchirure le rend extrêmement robuste. Le revêtement extérieur est stabilisé par des nervures de protection longitudinales.
Caractéristiques communes aux deux références
Les deux références présentent la même plage de pressions de service : de 0 à 16 bar pour l’eau et de 0 à 12 bar pour l’air comprimé, pour une pression d’éclatement de 50 bar.
Critères de sélection
Les deux références se différencient par le diamètre intérieur, l’épaisseur de paroi et la longueur de rouleau :
| Référence | Diamètre intérieur (mm) | Épaisseur de paroi (mm) | Longueur de rouleau (m) |
|---|---|---|---|
| GSF 102 | 102 (4″) | 3,1 | 20 |
| GSF 52 | 52 (2″) | 2,5 | 60 |
La longueur de rouleau indiquée s’entend avec découpes possibles.
Dans la même catégorie
Consultez la catégorie Tubes et flexibles pour l’ensemble de la gamme.
Voir également : Double collier de serrage pour tuyaux flexibles de gaz / oxygène 13 a 16 mm.
| Référence fabricant | GSF 102, GSF 52 |
|---|---|
| Diamètre intérieur du tuyau plat (mm) | 102, 52 |
| Diamètre intérieur nominal (pouces) | 2, 4 |
| Épaisseur de paroi (mm) | 2,5, 3,1 |
