Le robinet à sphère KH 3/10 L HD est un composant de robinetterie destiné au sectionnement de circuits hydrauliques. Il se distingue par une construction robuste et une large plage de pression nominale.
Construction et matériaux
Le caisson est en acier galvanisé, la sphère en acier chromé trempé, le joint en POM/NBR et la poignée en zinc moulé sous pression. À partir du DN 20, la poignée droite est en aluminium et la coudée en acier galvanisé.
Caractéristiques techniques
- Filetage : G 1″
- Forme de poignée : droit
- DN : 25 mm
- PN : 0 – 420 bar
- Exécution : Standard
- SW : 14 mm
- Plage de température : -10 à +80 °C
Fluides et applications

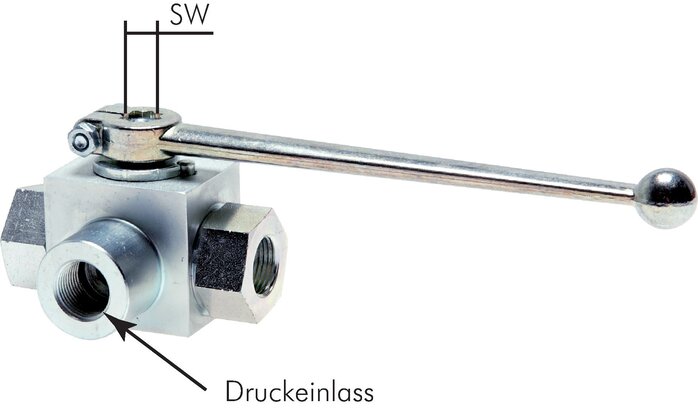

Adapté aux huiles hydrauliques et au fioul ; l’eau est admise sur accord uniquement. La pression d’entrée doit être appliquée au niveau de l’alésage central uniquement.
Options et accessoires
Options disponibles : filetage NPT, poignée coudée, mise sous pression sur les trois côtés, corps bruni. Poignées de rechange : alu droite G KH SW14, acier coudée G KH SW14 GK.
Pour la sélection, consultez le tableau des variations. Voir la catégorie robinetterie et le produit complémentaire.
| Référence fabricant | KH 3/10 L HD, KH 3/10 T HD |
|---|---|
| Perçage du boisseau | standard, T borehole |
