Vanne trois voies à boisseau sphérique à haute pression
Vanne à alésage en L, exécution standard, poignée droite. Deux références sont proposées selon le filetage de raccordement G.
Matériaux et caractéristiques
Caisson en acier galvanisé, sphère en acier chromé trempé, joint POM/NBR, poignée en zinc moulé sous pression (à partir de DN 20 : droit – aluminium).

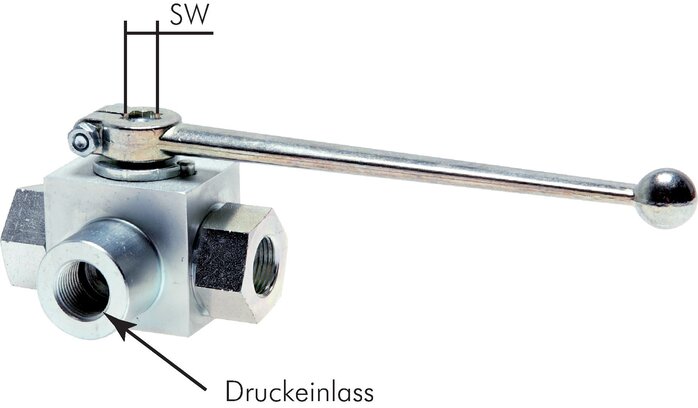

DN 25, SW 14, plage de température de -10 à +80 °C, PN 0 à 315 bar. Fluides admis : huiles hydrauliques et fioul (eau sur notre accord uniquement) ; appliquer la pression d’entrée au niveau de l’alésage central uniquement.
Sélection par référence
| Référence | Filetage G |
|---|---|
| KH 3/112 L HD | G 1-1/2″ |
| KH 3/114 L HD | G 1-1/4″ |
Position de commutation et options
La position de commutation est modifiable en position T4 en déplaçant le manche ; la position standard des orifices en T est la position T1.
En option : filetage NPT, poignée coudée au lieu de la droite, mise sous pression sur les trois côtés (PN 400), corps bruni.
Voir aussi notre robinetterie industrielle et notre vanne d’arrêt à aiguille en acier inoxydable.
| Référence fabricant | KH 3/112 L HD, KH 3/114 L HD |
|---|---|
| Filetage G (BSPP) | 1-1/2, 1-1/4 |
