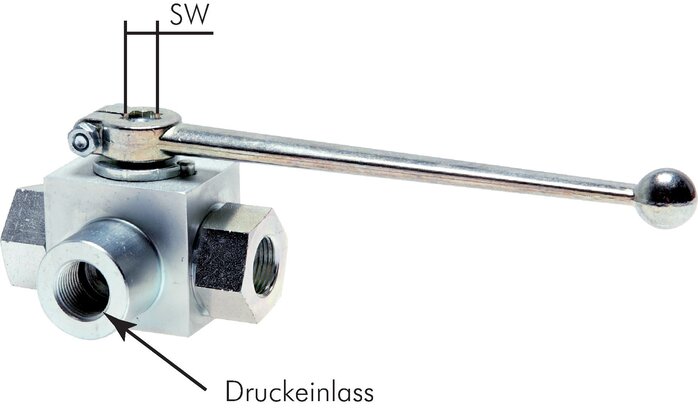

Vanne 3 voies à boisseau sphérique à haute pression, alésage en T, proposée en deux références selon le filetage G.
| Référence | Filetage G |
|---|---|
| KH 3/112 T HD | G 1-1/2″ |
| KH 3/114 T HD | G 1-1/4″ |
Caractéristiques communes
- Alésage en T
- DN 25
- PN : 0 – 315 bar
- Exécution : standard
- SW : 14 mm
- Forme de poignée : droit
Matériaux
Caisson : acier galvanisé. Sphère : acier chromé trempé. Joint : POM/NBR. Poignée : zinc moulé sous pression (à partir de DN 20 : droit – aluminium, coudé – acier galvanisé).
Température et fluides
Température : -10 à +80 °C. Fluides : huiles hydrauliques, fioul (eau sur notre accord uniquement). Appliquer la pression d’entrée au niveau de l’alésage central uniquement.
Position de commutation
Peut être modifié à la position T4 en déplaçant le manche. La position standard des orifices en T est la position T1.
Options
- Filetage NPT -NPT
- Poignée coudée (au lieu de droite) -GK
- Mise sous pression sur les 3 côtés
- Corps bruni
- Poignée coudée -D3
Pièces de rechange
- Poignées de rechange alu droites : G KH SW14
- Poignées de rechange acier coudées : G KH SW14 GK
Ces vannes figurent dans notre gamme robinetterie industrielle. Voir aussi la vanne d’arrêt à aiguille en acier inoxydable.
| Référence fabricant | KH 3/112 T HD, KH 3/114 T HD |
|---|---|
| Filetage G (BSPP) | 1-1/2, 1-1/4 |
