Vérin ISO 6432 SMC CD85N avec deux détecteurs PNP M12

Vérin SMC CD85N avec deux détecteurs fournis

Cette fiche présente une configuration équipée de la série SMC C85 normalisée ISO 6432 : la référence CD85N25-200-B-M9PSDPC. Le vérin pneumatique à double effet commande la sortie et la rentrée d’une simple tige par alimentation en air comprimé. Il possède un alésage de 25 mm, une course de 200 mm, un aimant intégré et une articulation arrière intégrée. L’amortissement est élastique ; cette référence ne porte pas le code C d’amortissement pneumatique.

Contenu et état de livraison

La configuration comprend deux détecteurs statiques SMC D-M9PSDPC. Le catalogue constructeur indique que les détecteurs de cette famille sont livrés avec le vérin mais non assemblés. Pour le montage sur collier B, seules les fixations de montage des détecteurs sont fournies assemblées. La livraison n’est donc pas décrite comme un vérin avec deux capteurs déjà réglés ou câblés. Les accessoires de fixation du vérin et de son extrémité de tige se commandent séparément lorsqu’ils ne figurent pas dans la référence.

Détecteurs PNP à connecteur M12

Chaque détecteur D-M9PSDPC est un modèle statique à trois fils avec sortie PNP, connexion axiale et voyant de signalisation. Son câble de 0,5 m se termine par un connecteur pré-câblé M12 à quatre broches. Vérifier la compatibilité avec l’entrée d’automate, la tension d’alimentation et le câblage du connecteur avant raccordement. Les détecteurs permettent de relever les positions choisies du piston magnétique ; leur implantation et leur réglage doivent respecter le guide SMC et les conditions de l’application.

Lecture des illustrations et choix

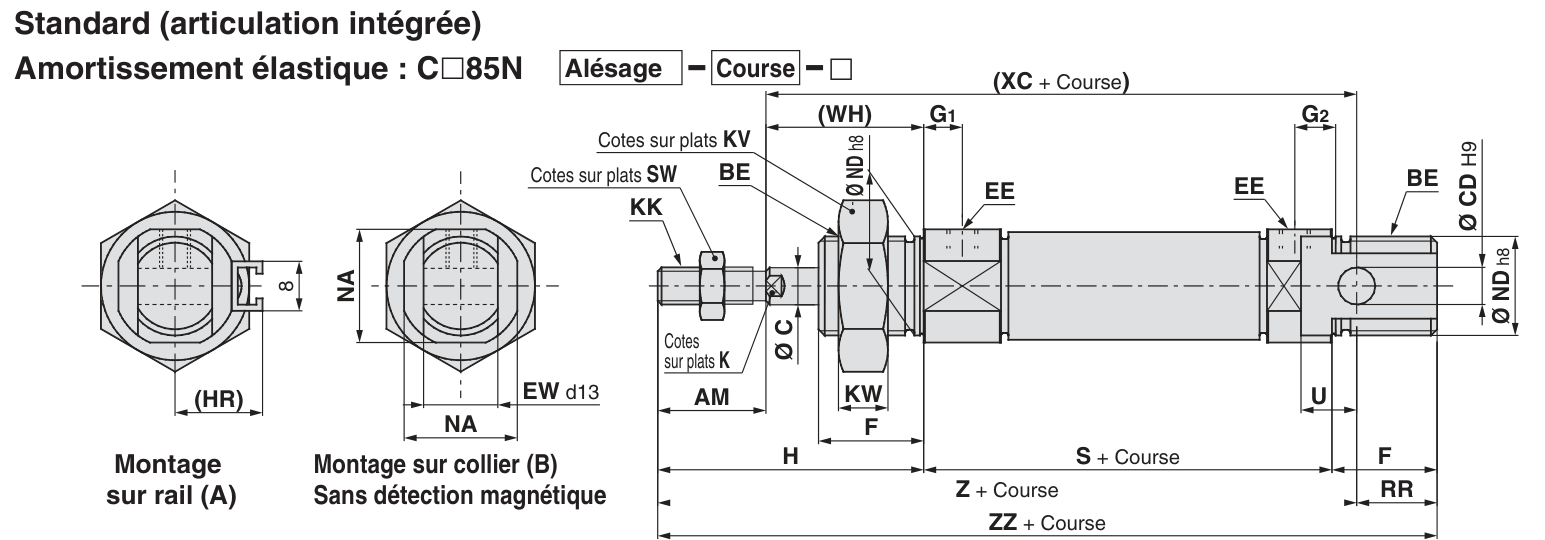

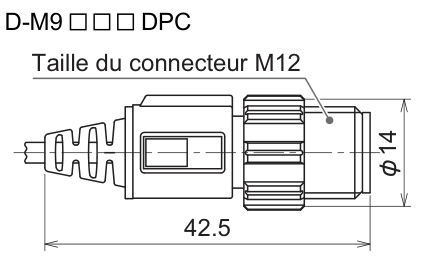

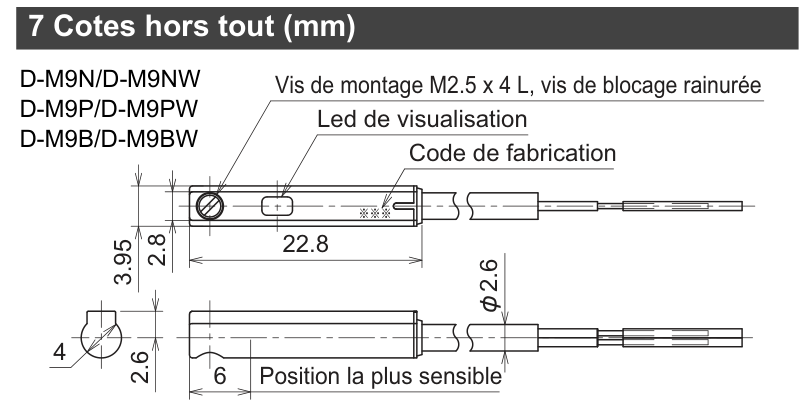

L’image principale est un dessin dimensionnel du corps du vérin CD85N standard à amortissement élastique, sans détecteurs représentés. Les illustrations de galerie montrent séparément le corps axial du détecteur et uniquement le connecteur M12. Ces schémas de composants ne représentent pas un ensemble assemblé. Consulter le catalogue pour les cotes, le montage et les plages d’utilisation. La pression maximale d’utilisation du vérin est de 1 MPa ; tenir compte de la charge, des efforts latéraux et de la course complète avant installation. La référence complète est vendue à la pièce, avec le contenu indiqué ci-dessus.
