Le vérin pneumatique XL à corps en profilé assure un mouvement à double effet selon la norme ISO 15552. Ce modèle possède un alésage de 80 mm et une simple tige. Choisissez la course adaptée à votre montage parmi les 13 longueurs proposées, de 25 à 500 mm.
Le piston magnétique permet une détection de position sans contact à l’aide de contacteurs compatibles, non annoncés comme inclus. L’amortissement de fin de course est réglable. Le corps est en aluminium anodisé, le nez et le fond en aluminium moulé sous pression verni. La tige standard est en acier chromé dur et les joints en PU/NBR.

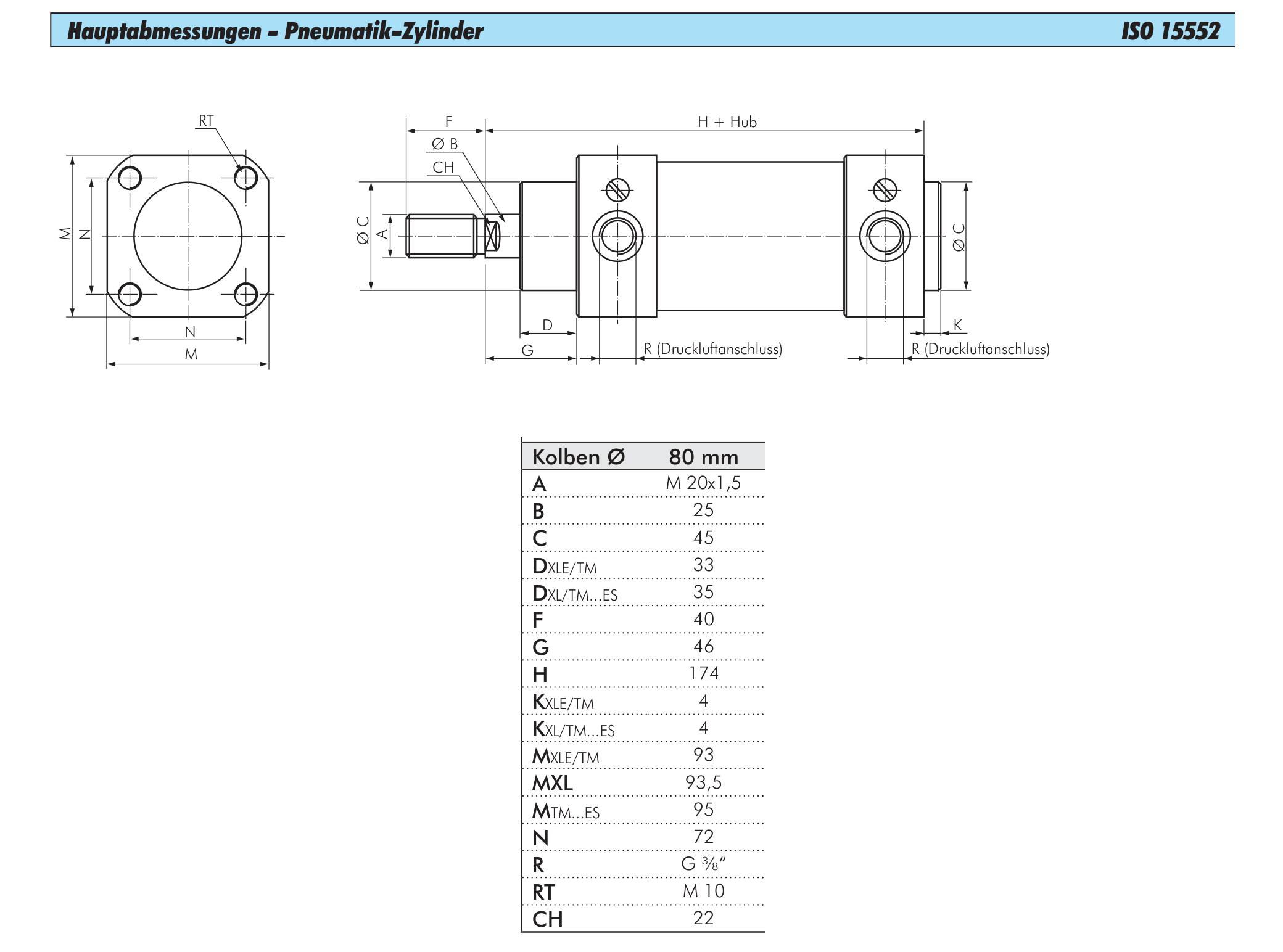

Pour l’alésage de 80 mm, les deux raccordements pneumatiques sont G3/8 et le filetage de la tige est M20 × 1,5. La tige mesure 25 mm de diamètre et l’entraxe de fixation est de 72 mm. Le plan Atlas indique H = 174 mm + course ; consultez la fiche de famille pour vérifier toutes les cotes de montage.
La plage d’utilisation indiquée par le fabricant est de 1 à 10 bar et de −20 à +80 °C. Pour les courses longues, vérifiez la contrainte de flambage admissible et les conditions de charge de votre montage.
Retrouvez les vérins ISO à profilés et tirants, la gamme vérins et amortisseurs et la fiche technique AIRTEC XL en français.
| Référence fabricant | XL 80/100, XL 80/125, XL 80/150, XL 80/160, XL 80/200, XL 80/25, XL 80/250, XL 80/300, XL 80/320, XL 80/400, XL 80/50, XL 80/500, XL 80/80 |
|---|---|
| Diamètre du piston (mm) | 80 |
| Course (mm) | 100, 125, 150, 160, 200, 25, 250, 300, 320, 400, 50, 500, 80 |
