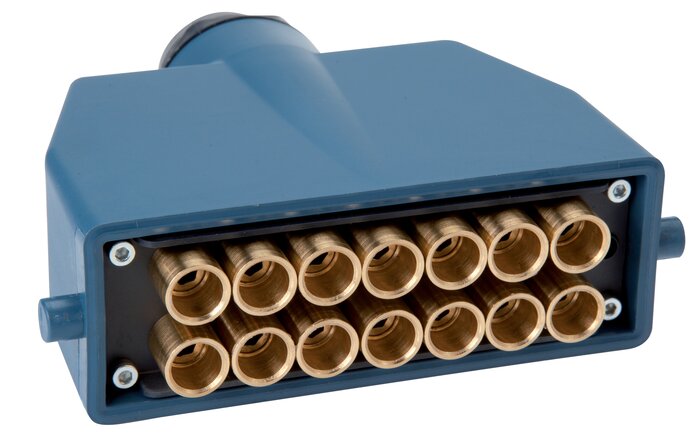

Accouplement multiple pour flexibles pneumatiques
L’accouplement multiple MFK BA, livré complet (connecteur et manchon), assure le raccordement simultané de plusieurs flexibles pneumatiques et flexibles multiples. Ce raccord instantané est proposé en deux exécutions : la référence MFK 66 BA (6x 6 mm) et la référence MFK 84 BA (4x 8 mm).
Application
Ce composant est conçu pour un accouplement rapide et sans risque d’inversion de polarité de plusieurs flexibles pneumatiques et flexibles multiples.
Matériaux
- Boîtier et carte de connecteurs : polymère technologique
- Joint : NBR
- Raccords de jonction instantané : laiton
Caractéristiques techniques
- Exécution : complet (connecteur et manchon)
- Verrouillant sur les deux côtés : oui
- Plage de température : -20 à +70 °C
- Pression de service : -0,99 à 7 bar
Compatibilité
Les connecteurs mâles et femelles ne sont compatibles que s’ils sont de la même taille et possèdent le même nombre de conducteurs.
Critères de sélection
Le choix entre les références s’effectue selon le diamètre extérieur du tuyau et le nombre de conducteurs à raccorder : la MFK 66 BA accepte 6 conducteurs de 6 mm, la MFK 84 BA accepte 4 conducteurs de 8 mm. Les deux exécutions partagent les mêmes encombrements (A : 83 mm, B : 96 mm, C : 66 mm), la même plage de température et la même pression de service.
| Référence | Désignation | Diamètre du tuyau (extérieur) [mm] | Nombre de conducteurs | A [mm] | B [mm] | C [mm] | Joints toriques de rechange |
|---|---|---|---|---|---|---|---|
| MFK 66 BA | 6x 6 mm | 6 | 6 | 83 | 96 | 66 | MFK 6 OR BA |
| MFK 84 BA | 4x 8 mm | 8 | 4 | 83 | 96 | 66 | MFK 8 OR BA |
Retrouvez l’ensemble de la gamme dans la catégorie Raccords instantanés. Pour compléter votre installation, consultez également le raccord cannelé fileté avec joint torique.
| Référence fabricant | MFK 66 BA, MFK 84 BA |
|---|---|
| Nombre de conduites | 4, 6 |
| Diamètre extérieur du tube (mm) | 6, 8 |
