Chariot à billes pour rail profilé Ewellix LLT
Cette famille regroupe les chariots Ewellix LLTHC U dans l’exécution étroit — longueur standard — hauteur standard. Ils assurent le déplacement linéaire sur un rail compatible de la gamme LLT. Le produit vendu est un chariot ; le rail illustré n’est pas fourni.
Choisir la taille, la précharge et la précision
Choisissez d’abord la taille nominale du rail compatible, puis la précharge et la classe de précision adaptées à votre assemblage. T0 désigne une précharge nulle ; T1 désigne une précharge légère, de 2 % de la capacité dynamique C selon le catalogue. P5 correspond à la précision standard et P3 à la précision moyenne. Vérifiez la compatibilité du rail, les tolérances, la lubrification et les capacités de charge dans la documentation fabricant.
La largeur W1 et la longueur L1 décrivent le chariot. La hauteur H est celle de l’ensemble rail + chariot ; elle n’est pas une hauteur du chariot seul. Ne confondez pas la taille nominale avec une largeur mesurée. Les références de cette famille correspondent à l’étanchéité standard, sans suffixe S0 ni code de revêtement supplémentaire.
Références et dimensions disponibles
| Référence | Taille nominale | Précharge | Précision | Largeur W1 (mm) | Longueur L1 (mm) | Hauteur assemblée H (mm) |
|---|---|---|---|---|---|---|
| LLTHC 15 U T0 P3 | 15 | T0 — Précharge nulle | P3 — Moyenne | 34.0 | 63.3 | 24.0 |
| LLTHC 15 U T1 P3 | 15 | T1 — Précharge légère — 2 % C | P3 — Moyenne | 34.0 | 63.3 | 24.0 |
| LLTHC 15 U T1 P5 | 15 | T1 — Précharge légère — 2 % C | P5 — Standard | 34.0 | 63.3 | 24.0 |
| LLTHC 25 U T1 P3 | 25 | T1 — Précharge légère — 2 % C | P3 — Moyenne | 48.0 | 84.4 | 36.0 |
| LLTHC 25 U T1 P5 | 25 | T1 — Précharge légère — 2 % C | P5 — Standard | 48.0 | 84.4 | 36.0 |
| LLTHC 30 U T1 P5 | 30 | T1 — Précharge légère — 2 % C | P5 — Standard | 60.0 | 100.4 | 42.0 |
| LLTHC 35 U T1 P5 | 35 | T1 — Précharge légère — 2 % C | P5 — Standard | 70.0 | 114.4 | 48.0 |
| LLTHC 45 U T1 P5 | 45 | T1 — Précharge légère — 2 % C | P5 — Standard | 86.0 | 136.5 | 60.0 |
Documentation et guidages complémentaires

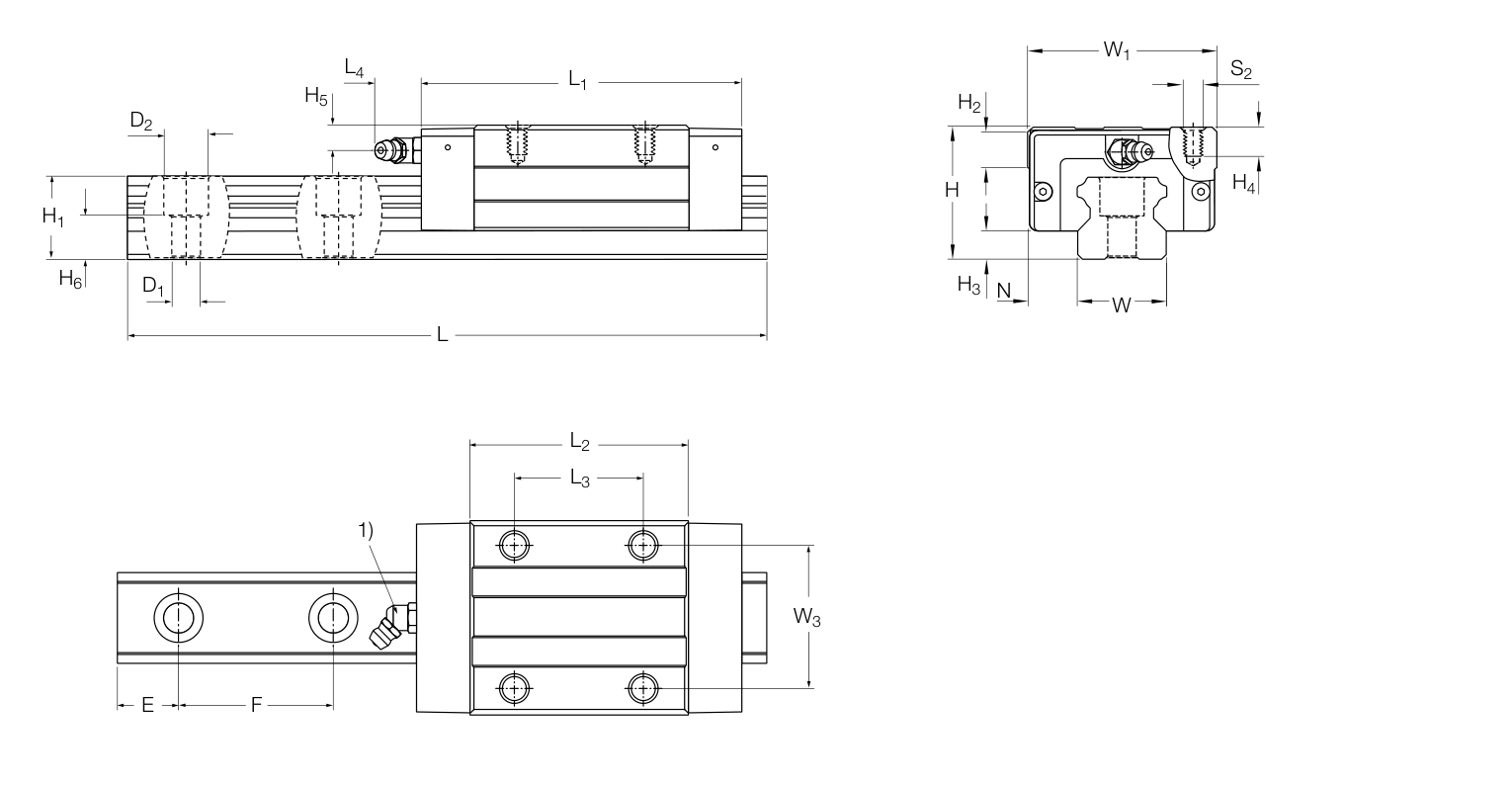

Consultez le catalogue Ewellix LLT, exécution LLTHC U, les rails de guidage profilés, les chariots de guidage profilés et toutes les solutions de guidage linéaire. Le schéma fabricant représente l’exécution : les dimensions, la précharge et la précision exactes sont celles de chaque référence ; le rail représenté est un contexte de montage, pas un élément fourni.
| Référence fabricant | LLTHC 15 U T0 P3, LLTHC 15 U T1 P3, LLTHC 15 U T1 P5, LLTHC 25 U T1 P3, LLTHC 25 U T1 P5, LLTHC 30 U T1 P5, LLTHC 35 U T1 P5, LLTHC 45 U T1 P5 |
|---|---|
| Taille nominale du rail compatible | 15, 25, 30, 35, 45 |
| Classe de précharge | T0 — Précharge nulle, T1 — Précharge légère — 2 % C |
| Classe de précision | P3 — Moyenne, P5 — Standard |
