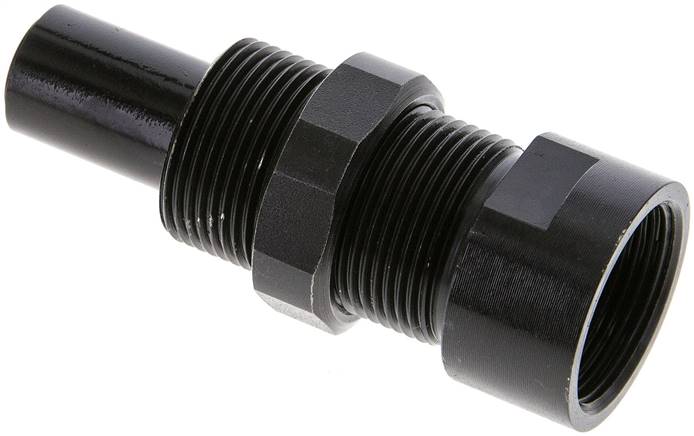

Le dispositif à boulons ACE est un accessoire de fixation destiné au montage des amortisseurs industriels ACE. Il est décliné en deux références, BV 20 SC et BV 25 SC, qui se distinguent par leur filetage B et par les familles d’amortisseurs qu’elles équipent. Chaque valeur de cette fiche reste attachée à sa référence.
Applications
La référence BV 20 SC présente un filetage B : M 20×1,5 et s’utilise pour les amortisseurs MA 225… et SC 300…. La référence BV 25 SC présente un filetage B : M 25×1,5 et s’utilise pour les amortisseurs MA 600… et SC 650….
Condition de montage
Le dispositif à boulons ne peut être monté que sur des amortisseurs sans tête antichoc. Il doit être démonté si nécessaire. Cette condition s’applique aux deux références.
Critères de sélection
- Le filetage B distingue les deux références : M 20×1,5 pour BV 20 SC, M 25×1,5 pour BV 25 SC.
- L’amortisseur à équiper détermine la référence : MA 225… ou SC 300… pour BV 20 SC, MA 600… ou SC 650… pour BV 25 SC.
- Les cotes dimensionnelles précisent l’encombrement de chaque dispositif.
Tableau de sélection
| Référence | Filetage B | À utiliser pour amortisseur |
|---|---|---|
| BV 20 SC | M 20×1,5 | MA 225…, SC 300… |
| BV 25 SC | M 25×1,5 | MA 600…, SC 650… |
Cotes dimensionnelles [mm]
| Référence | A | E | F | H | I | L | SW1 | SW2 |
|---|---|---|---|---|---|---|---|---|
| BV 20 SC | 24 | 12 | 14 | 32 | 51,0 | 19,0 | 22 | 23 |
| BV 25 SC | 30 | 16 | 16 | 38 | 63,0 | 25,0 | 27 | 30 |
Retrouvez l’ensemble de la gamme dans la catégorie Vérins et amortisseurs. Produit complémentaire : Éjecteur multi-cavités jusqu’à 90% vide, G 1/4″, à 100 a 200 l/min.
| Référence fabricant | BV 20 SC, BV 25 SC |
|---|---|
| Filetage M | 20, 25 |
| Série d'amortisseur MA compatible | 225, 600 |
| Série d'amortisseur SC compatible | 300, 650 |
