Guidage linéaire à deux joints
Cette série Ewellix LBCR A-2LS/HV6 possède deux joints à double lèvre. La construction de la douille convient au guidage rigide ; cette série n’est pas présentée comme auto-alignante.
HV6 désigne les billes et plaques de cheminement en acier inoxydable. La douille n’est pas entièrement inox. La photo fabricant montre la famille et ne démontre pas l’aspect de la finition inox.
La douille fermée travaille sur un arbre cylindrique. Le jeu, la précharge et la fixation dépendent du logement et des tolérances du montage.
Dimensions des références disponibles
| Référence | Diamètre d’arbre (mm) | Diamètre extérieur D de la douille (mm) | Longueur C de la douille (mm) |
|---|---|---|---|
| LBCR50A-2LS-HV6 | 50.0 | 75.0 | 10.0 |
Documentation et montage
Consultez le catalogue fabricant Ewellix, les douilles à billes, les paliers linéaires à billes et toutes les solutions de guidage linéaire. Vérifiez charges, tolérances et entraxes avant sélection.

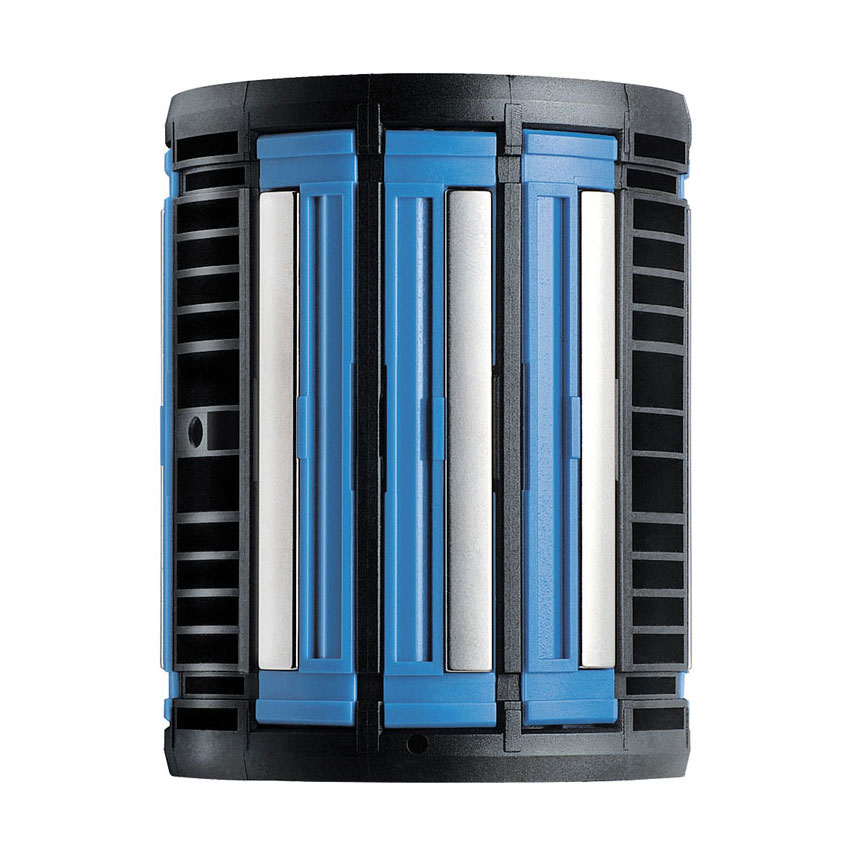

Visuel de famille : photo fabricant de la construction LBCR A à deux joints. Le diamètre représenté et la finition matière ne sont pas ceux de chaque référence.
| Référence fabricant | LBCR50A-2LS-HV6 |
|---|---|
| Diamètre d’arbre (mm) | 50 |
