Extracteurs hydrauliques SKF EasyPull TMMA H
Ces extracteurs à trois griffes réunissent pompe, vérin et broche hydraulique dans un outil prêt à positionner. Le mécanisme à ressort facilite la prise extérieure derrière la pièce. La pointe de centrage aide à aligner la broche sur l’arbre ; le dispositif de sécurité intégré protège contre les surcharges.
Choisir un extracteur seul ou un coffret SET

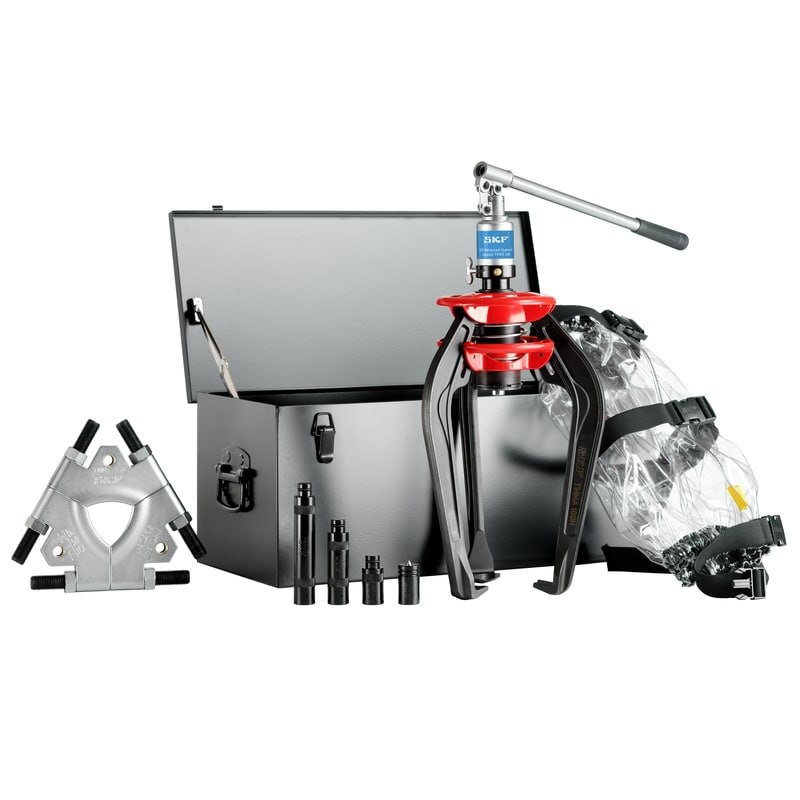

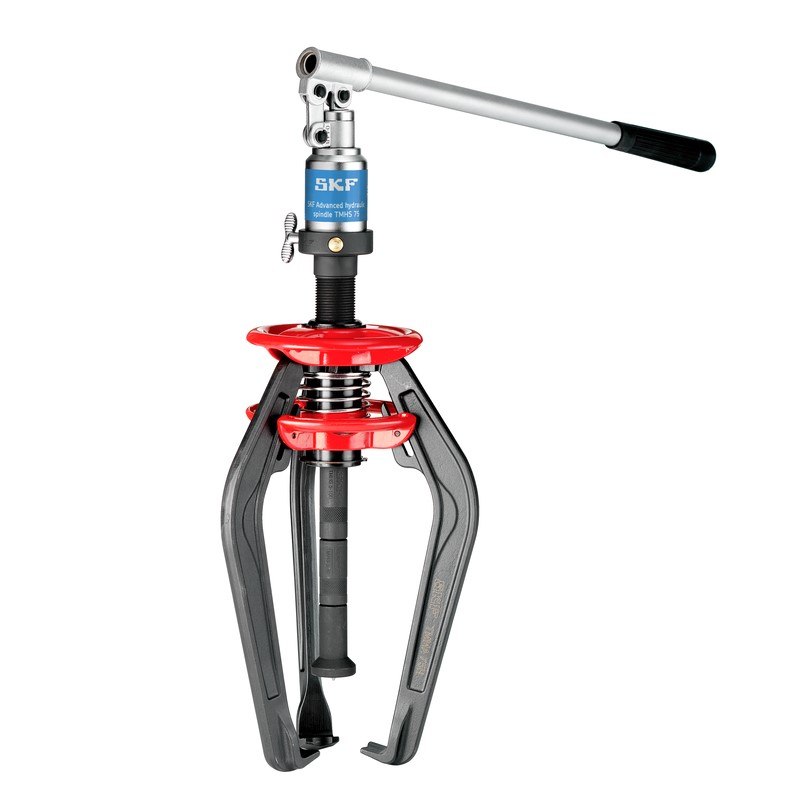

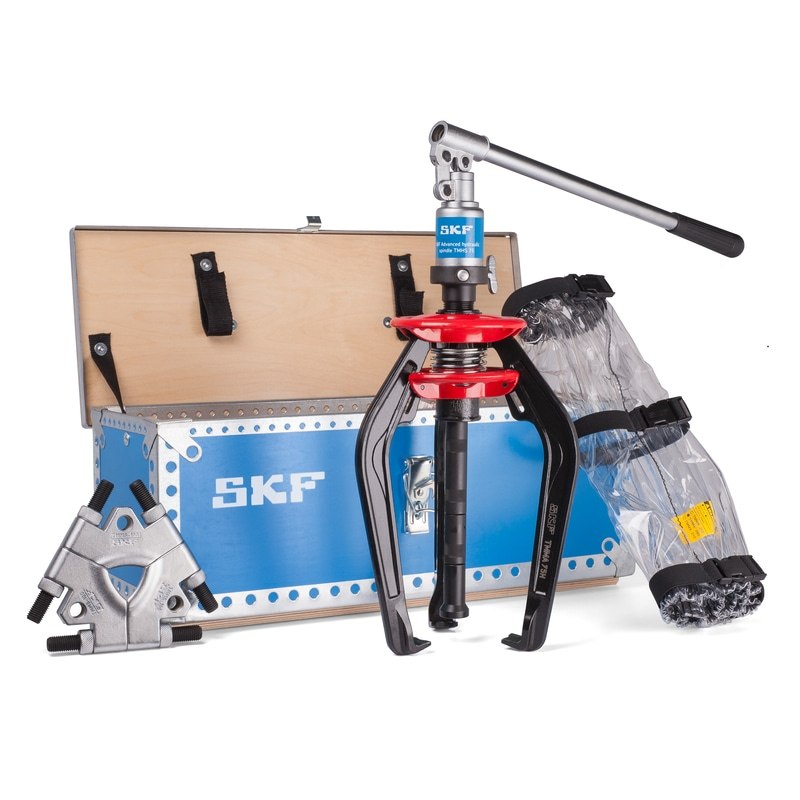

TMMA 75H désigne l’extracteur de 75 kN seul. Le coffret TMMA 75H/SET ajoute la plaque tripartite TMMS 100, la couverture de protection TMMX 280 et la mallette. Le TMMA 100H/SET comprend l’extracteur 100 kN, la plaque TMMS 160, la couverture TMMX 350 et sa mallette.
| Référence | Force maximale | Diamètre de prise externe | Portée des bras | Masse |
|---|---|---|---|---|
| TMMA 75H | 75 kN | 52–200 mm | 200 mm | 7 kg |
| TMMA 75H/SET | 75 kN | 52–200 mm | 200 mm | 15 kg |
| TMMA 100H/SET | 100 kN | 75–250 mm | 250 mm | 31,6 kg |
La masse du tableau correspond à l’équipement sélectionné : extracteur seul ou coffret complet. La portée des bras ne doit pas être confondue avec la course du vérin, de 75 mm pour le 75H et de 80 mm pour le 100H.
Préparer le démontage
Contrôlez la prise accessible, la portée et la force requise avant intervention. La plaque tripartite des coffrets répartit la prise derrière la bague du roulement ; la couverture de protection limite le risque lié à la projection de fragments. Suivez la notice SKF et vérifiez la compatibilité avec la pièce à extraire.
Documentation et outils complémentaires
Consultez la brochure technique SKF EasyPull TMMA en français. Retrouvez les extracteurs hydrauliques, les outils de montage et démontage des roulements et les produits de maintenance.
| Force et équipement | 75 kN — extracteur seul, 75 kN — coffret complet, 100 kN — coffret complet |
|---|---|
| Référence fabricant | TMMA 100H/SET, TMMA 75H, TMMA 75H/SET |
