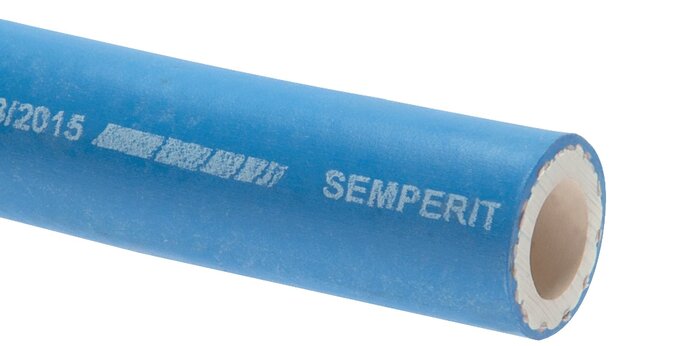

Flexible d’alimentation et de nettoyage GSMR NBR
Le flexible d’alimentation et de nettoyage GSMR NBR est proposé en deux références : GSMR 13 NBR, 13 (1/2″) x 23 mm, et GSMR 19 NBR, 19 (3/4″) x 31 mm. Ces flexibles de la catégorie Tubes et flexibles associent une âme intérieure en NBR blanc, lisse, un support en inserts textiles tressés et une couche extérieure en NVC, lisse.
Domaine d’utilisation
Ces flexibles sont destinés au transport de vapeur et d’eau chaude à des fins de nettoyage, ainsi que de produits alimentaires liquides tels que le lait et les produits laitiers.
Caractéristiques techniques
L’âme intérieure en NBR, blanche et lisse, convient aux aliments conformément aux exigences BfR (anciennement BgVV) XXI Kat-2, FDA CFR 21 177.2600 et règlement (CE) 1935/2004 ; elle est résistante à la température et aux détergents. La couche extérieure en NVC, lisse, présente une résistance limitée à la graisse et à l’huile ainsi qu’une résistance à l’abrasion.
- Plage de température : -35°C à max. +100°C, vapeur saturée jusqu’à max. +164°C.
- Pression de service : 20 bar (pression d’éclatement : 60 bar), vapeur saturée : 6 bar.
- Longueur de rouleau : 40 m (découpes possibles).
Critères de sélection
Les deux références partagent les mêmes matériaux, plages de température, pressions de service et longueur de rouleau ; elles se distinguent par leur diamètre et leur rayon de cintrage minimal.
| Référence | Diamètre intérieur | Diamètre extérieur | Rayon de cintrage min. |
|---|---|---|---|
| GSMR 13 NBR | 13 (1/2″) | 23 mm | 65 mm |
| GSMR 19 NBR | 19 (3/4″) | 31 mm | 100 mm |
Produit complémentaire : Raccord enfichable G 1/4 a 3/8″ fil. mâle (cône 60 °), tuyau GSP 9,5 mm.
| Référence fabricant | GSMR 13 NBR, GSMR 19 NBR |
|---|---|
| Diamètre intérieur du flexible (mm) | 13, 19 |
| Diamètre intérieur nominal (pouces) | 1/2, 3/4 |
| Diamètre extérieur du flexible (mm) | 23, 31 |
