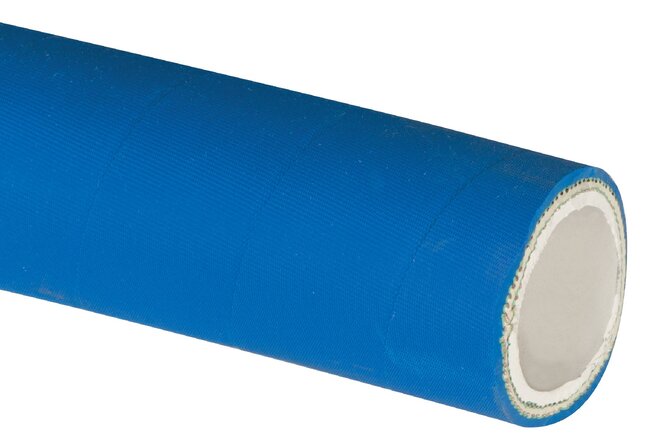

Le tuyau de laiterie GSM BGVV, exécution Standard, est conçu pour le passage de produits alimentaires liquides, en particulier des produits laitiers et de laiterie, ainsi que des huiles et graisses animales et végétales. La gamme se décline en deux références : GSM 25 BGVV (25 (1 “)×39 mm) et GSM 50 BGVV (50 (2 “)×70 mm).
Conception et matériaux
L’âme intérieure est en NBR blanc, lisse, résistant aux graisses et aux huiles. Elle convient aux aliments conformément aux exigences BfR (anciennement BgVV) XXI Kat-2, FDA CFR 21 177.2600 et au règlement (CE) 1935/2004. Le support est constitué d’inserts textiles enroulés. La couche extérieure est en NVC, résistante à la graisse et à l’huile, avec impression sur tissu.
Applications
Il résiste aux produits de nettoyage usuels pour la stérilisation. Le type Standard peut également être utilisé comme tuyau à vapeur.
Température et pression
Le type léger couvre -30 °C à +80 °C max., stérilisable à la vapeur (brièvement jusqu’à +110 °C, max. 10 min, max. 1,5 bar). Le type standard couvre -35 °C à +95 °C max., vapeur saturée jusqu’à 164 °C max.
Pression de service : type léger 10 bar (éclatement 30 bar) ; type standard 18 bar (éclatement 55 bar). Vapeur saturée : 6 bar.
Critères de sélection
Les deux références partagent les mêmes caractéristiques techniques. Le choix se fait sur le diamètre intérieur, le diamètre extérieur et le rayon de cintrage minimal.
| Référence | Ø intérieur | Ø extérieur | Rayon de cintrage min. |
|---|---|---|---|
| GSM 25 BGVV | 25 (1″) | 39 mm | 150 mm |
| GSM 50 BGVV | 50 (2″) | 70 mm | 300 mm |
Longueur de rouleau : 40 m (découpes possibles).
Voir la catégorie Tubes et flexibles. Produit complémentaire : Ébavureur pour tuyaux, 8 a 10 à 35 a 56 mm, Heavy Duty.
| Référence fabricant | GSM 25 BGVV, GSM 50 BGVV |
|---|---|
| Diamètre intérieur du tuyau (mm) | 25, 50 |
| Diamètre intérieur nominal (pouces) | 1, 2 |
| Diamètre extérieur du tuyau (mm) | 39, 70 |
