Protection complémentaire du guidage
La plaque racleuse Ewellix LLTHZ 15 S1 complète un chariot de guidage LLT compatible de taille nominale 15. La taille désigne le guidage compatible, et non un diamètre de raccordement.
Dimensions et montage
Le tableau fabricant indique une largeur W de 31,6 mm, une hauteur H de 18,5 mm et une épaisseur T de 1,5 mm. Les vis de montage et le graisseur sont annoncés inclus dans le catalogue fabricant.

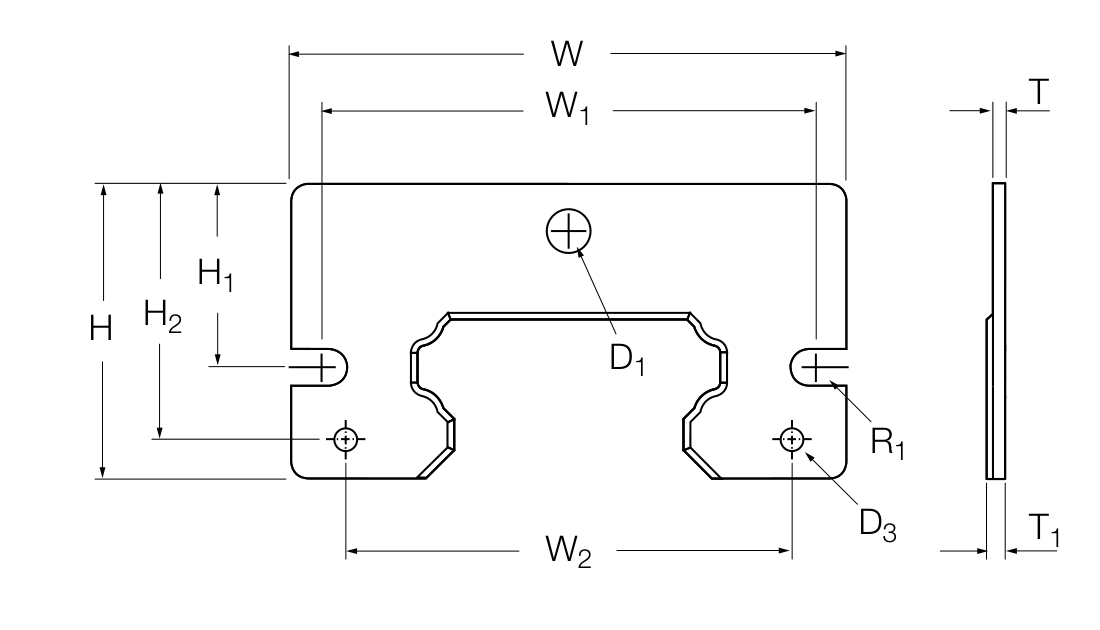

Respectez le jeu de montage prescrit. Cette plaque ne constitue ni un chariot complet ni un joint additionnel S7. Le schéma est commun à la fonction S1 : les cotes doivent être lues dans la ligne de taille 15.
Documentation et produits associés
Consultez le catalogue fabricant Ewellix LLT, rubrique de cet accessoire. Retrouvez les accessoires de guidage linéaire, les chariots de guidage profilés et les rails de guidage profilés.
| Référence fabricant | LLTHZ 15 S1 |
|---|
