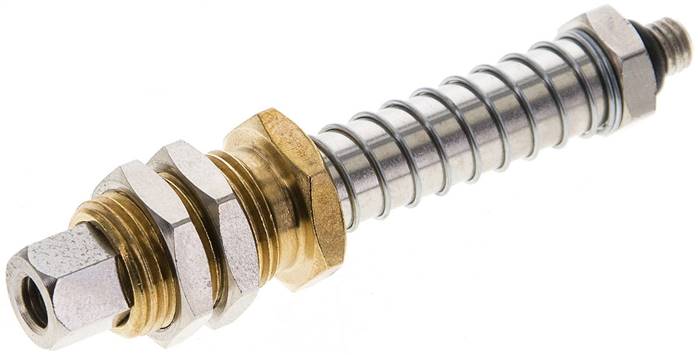

Plongeur à ressort VSFS 50A/50
Maproo distribue le plongeur à ressort VSFS 50A/50 dans la catégorie Vérins et amortisseurs. Ce composant, de type plongeur à ressort M 5 (AG) x M 5 (fil. femelle), se décline en deux références en exécution Standard : VSFS 50A/50-10 et VSFS 50A/50-20. Les deux variantes présentent un filetage G1 en M 5 (AG) et un filetage femelle G2 en M 5. Le filetage Schott G3 est en M 12×1.
Caractéristiques techniques
Les deux références partagent les mêmes matériaux et conditions de service :
- Corps : acier galvanisé / laiton ; joints : NBR
- Plage de température : -10 à +80 °C
- Pression de service : -1 à 0 bar
- exécution : Standard
Données dimensionnelles
Le tableau ci-dessous récapitule l’ensemble des caractéristiques propres à chaque référence. Les valeurs sont strictement attachées à leur référence d’origine.
| Caractéristique | VSFS 50A/50-10 | VSFS 50A/50-20 |
|---|---|---|
| exécution | Standard | Standard |
| G1 | M 5 (AG) | M 5 (AG) |
| G2 | M 5 | M 5 |
| Course [mm] | 10 | 20 |
| Filetage Schott G3 | M 12×1 | M 12×1 |
| Emax [mm] | 8,5 | 8,5 |
| L1 [mm] | 52,5 | 62,5 |
| L2 [mm] | 19 | 19 |
| L3 [mm] | 21,0 | 31,0 |
| Forme | 2 | 2 |
Critères de sélection
Le choix entre les deux références repose sur la course : 10 mm pour la VSFS 50A/50-10 et 20 mm pour la VSFS 50A/50-20. Cette différence se répercute sur la cote L1 (52,5 mm contre 62,5 mm) et sur la cote L3 (21,0 mm contre 31,0 mm). Les autres caractéristiques — exécution, filetages, Emax, L2 et forme — demeurent identiques entre les deux variantes.
Produit complémentaire : Éjecteur à vide en ligne, tuyau flexible 6 a 8 mm, vide max. 94 % (-0,94 bar).
| Référence fabricant | VSFS 50A/50-10, VSFS 50A/50-20 |
|---|---|
| Course (mm) | 10, 20 |
| Filetage M (métrique) | 5 |
