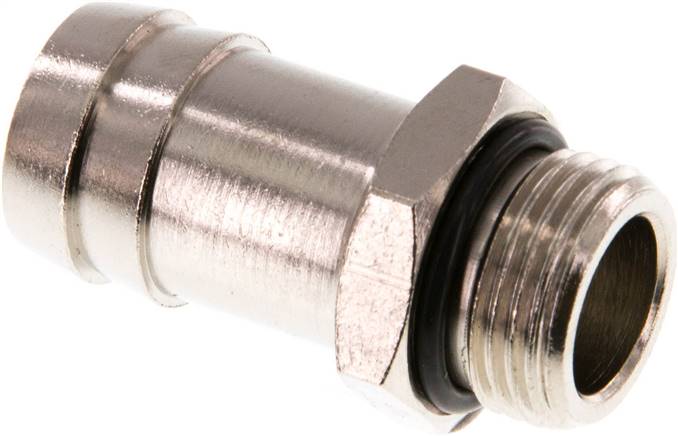

Raccord cannelé fileté avec joint torique, laiton nickelé
Ce produit regroupe deux références d’un raccord cannelé fileté avec joint torique : GT 1219 MSV ED et GT 3816 MSV ED. Le corps de ce composant est en laiton nickelé. Il relève de la catégorie des raccords instantanés. Le raccord associe une partie cannelée, un filetage et un joint torique.
Caractéristiques techniques communes
Les deux références partagent les mêmes caractéristiques techniques, décrites ci-dessous.
- Matériaux : corps en laiton nickelé, joint en NBR.
- Plage de température : de -20 à +80 °C.
Critères de sélection
Le choix entre les deux références repose sur trois critères distinctifs : le filetage, le diamètre intérieur du tuyau et le diamètre sur plats. Le filetage est noté G et caractérise le raccordement fileté. Le diamètre intérieur du tuyau est exprimé en millimètres, avec l’équivalent en pouces indiqué entre parenthèses. Le diamètre sur plats est exprimé en millimètres. Chaque valeur est attachée à une référence unique et ne doit pas être transposée d’une variante à l’autre. Le tableau ci-dessous regroupe ces informations pour faciliter la sélection.
Tableau de sélection
| Référence | Filetage | Diamètre du tuyau (intérieur) | Diamètre sur plats |
|---|---|---|---|
| GT 1219 MSV ED | G 1/2″ | 19 (3/4″) mm | 25 mm |
| GT 3816 MSV ED | G 3/8″ | 16 (5/8″) mm | 19 mm |
Pour un besoin connexe au sein de la même catégorie, un produit complémentaire publié de la même catégorie est également disponible.
| Référence fabricant | GT 1219 MSV ED, GT 3816 MSV ED |
|---|---|
| Filetage G | 1/2, 3/8 |
| Diamètre intérieur du tuyau (mm) | 16, 19 |
| Diamètre nominal du tuyau (pouces) | 3/4, 5/8 |
