Raccord enfichable coudé, fixe — série IQS inox

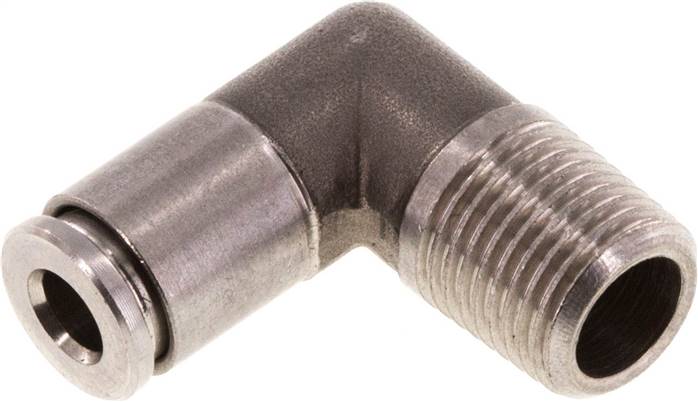

Raccord instantané coudé, à fixation fixe, disponible en deux références : IQSL 1410 ES B (R 1/4″ – 10 mm) et IQSL 184 ES B (R 1/8″ – 4 mm). Corps et bague de déverrouillage en 1.4404, série IQS inox. La connexion du tube s’effectue par enfichage, la déconnexion au moyen de la bague de déverrouillage.
Fluides et applications
Ce raccord est prévu pour les fluides suivants : air comprimé huilé et sans huile, gaz et liquides inoffensifs. Il convient ainsi aux circuits pneumatiques alimentés en air lubrifié ou non lubrifié, ainsi qu’à la circulation de gaz et de liquides sans danger pour les matériaux mis en œuvre.
Caractéristiques techniques
- Matériaux : corps et bague de déverrouillage en 1.4404 ; joints FKM, conformes FDA.
- Montage : employer exclusivement des joints et lubrifiants sans silicone.
- Plage de température : -20 °C à +150 °C max (Ø 16 mm : -15 °C à +120 °C max.).
- Pression de service : -0,95 à 15 bar (Ø 16 mm : max. 10 bar).
Critères de sélection
Le choix entre les deux références s’effectue selon le filetage R et le diamètre de tube D. Les deux références partagent les mêmes matériaux, la même plage de température et la même pression de service.
| Référence | R | D [mm] | Plage de température [°C] | Pression de service [bar] |
|---|---|---|---|---|
| IQSL 1410 ES B | R 1/4″ | 10 | -20 à +150 | -0,95 à 15 |
| IQSL 184 ES B | R 1/8″ | 4 | -20 à +150 | -0,95 à 15 |
Retrouvez l’ensemble de la gamme dans la catégorie Raccords instantanés ainsi que le raccord cannelé fileté avec joint torique proposé dans la même catégorie.
| Référence fabricant | IQSL 1410 ES B, IQSL 184 ES B |
|---|---|
| Filetage R (BSPT) | 1/4, 1/8 |
| Diamètre extérieur du tube (mm) | 10, 4 |
