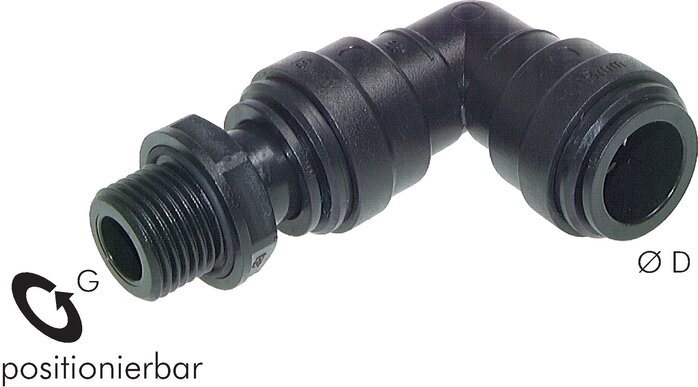

Raccord enfichable coudé, série IQS-Big
Le raccord enfichable coudé de la série IQS-Big appartient à la catégorie des raccords instantanés. Cette gamme est déclinée en deux références, qui se distinguent par leur filetage G. Le diamètre de tube D est, quant à lui, commun aux deux variantes.
Caractéristiques techniques
Les deux références partagent l’ensemble des caractéristiques techniques détaillées ci-dessous.
- Matériaux : le corps est réalisé en POM et le joint est en NBR.
- Diamètre de tube D : 15 mm.
- Plage de température de service : de -20 à +70 °C.
- Pression de service : de -0,95 à 10 bar ; à 70 °C, la pression maximale admissible est de 7 bar.
- Fluides : air comprimé huilé et sans huile, gaz neutres, eau froide.
Applications et agréments
Ce raccord est idéal pour la distribution d’air comprimé dans des halles, des bâtiments, etc. Les fluides admis couvrent l’air comprimé huilé et sans huile, les gaz neutres ainsi que l’eau froide.
Le produit dispose de plusieurs agréments : FDA, DVGW-W270, KTW, NSF 51 & 61.
Sélection des variantes
La sélection de la référence appropriée repose sur le filetage G. Les deux variantes présentent des caractéristiques techniques identiques ; seule la valeur du filetage G les distingue. Le diamètre de tube D reste de 15 mm quelle que soit la référence retenue.
| Référence | Filetage G | Diamètre D (mm) |
|---|---|---|
| IQSL 1215 G | G 1/2″ | 15 |
| IQSL 3815 G | G 3/8″ | 15 |
Pour compléter votre sélection, consultez également le produit complémentaire publié dans la même catégorie.
| Référence fabricant | IQSL 1215 G, IQSL 3815 G |
|---|---|
| Filetage G (BSPP) | 1/2, 3/8 |
