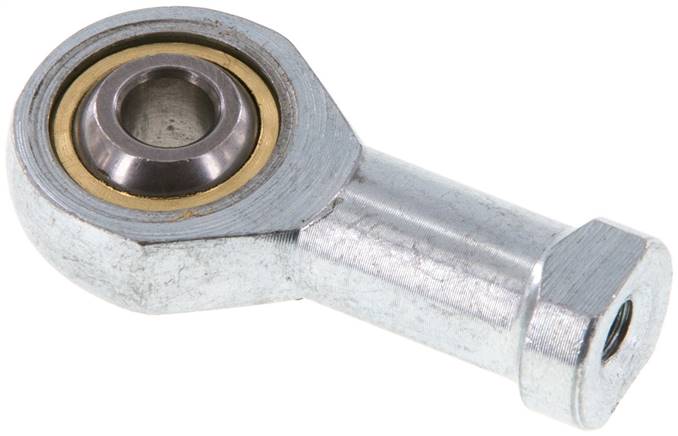

Embout à rotule en acier galvanisé
Embout à rotule en acier galvanisé, conçu pour être monté sur une tige de piston. La présente référence regroupe deux modèles : SGS 12/16 et SGS 8/10. La désignation indique un embout à rotule en acier galvanisé, dont le filetage correspond à la tige de piston. Ce composant est référencé dans la catégorie Vérins et amortisseurs.
Matériaux
Les deux modèles présentent la même composition, de type acier galvanisé :
- Caisson : acier galvanisé
- Roulement : laiton / PTFE
- Bague intérieure : 100Cr6
Le matériau indiqué pour chaque référence est l’acier galvanisé.
Critères de sélection
Les deux références partagent les mêmes matériaux et se distinguent par le filetage de tige de piston A et par leurs cotes dimensionnelles, exprimées en millimètres. Le choix s’effectue en fonction du filetage de tige de piston à équiper : M 6 pour la référence SGS 12/16, M 4 pour la référence SGS 8/10.
Caractéristiques dimensionnelles
| Référence | Filetage tige de piston A | B [mm] | C [mm] | D [mm] | D2 [mm] | L [mm] | H [mm] |
|---|---|---|---|---|---|---|---|
| SGS 12/16 | M 6 | 9 | 6,75 | 6 | 20 | 12 | 30 |
| SGS 8/10 | M 4 | 8 | 6,00 | 5 | 18 | 10 | 27 |
Détail des références
SGS 12/16 — embout à rotule, M 6, acier galvanisé. Matériau : acier galvanisé. Pour filetage de tige de piston A : M 6. Cotes : B 9 mm, C 6,75 mm, D 6 mm, D2 20 mm, L 12 mm, H 30 mm.
SGS 8/10 — embout à rotule, M 4, acier galvanisé. Matériau : acier galvanisé. Pour filetage de tige de piston A : M 4. Cotes : B 8 mm, C 6,00 mm, D 5 mm, D2 18 mm, L 10 mm, H 27 mm.
Produit complémentaire : vérin ISO 6432, à action double, piston 8, course 10 mm.
| Référence fabricant | SGS 12/16, SGS 8/10 |
|---|---|
| Filetage M (métrique) | 4, 6 |
