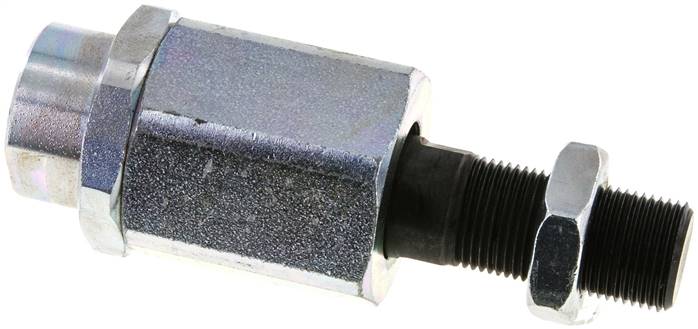

Raccord flexo pour tige de piston, acier galvanisé
Le raccord flexo de référence FK 50/63 | FK 80/100 est un raccord pour tige de piston fabriqué en acier galvanisé. Il est publié dans la catégorie Vérins et amortisseurs. Cette référence regroupe deux variantes qui se distinguent par le filetage de la tige de piston et par leurs cotes d’encombrement, les surplats SW1 et SW2 ainsi que le jeu radial étant identiques sur les deux références.
Caractéristiques communes aux deux variantes
- Matériau : acier galvanisé
- Jeu radial : 2,0 mm
- Surplat SW1 : 27 mm
- Surplat SW2 : 41 mm
Chaque variante est définie pour un filetage de tige de piston précis. La référence FK 50/63 correspond au filetage M 16×1,5, la référence FK 80/100 au filetage M 20×1,5. Les cotes B et D diffèrent également selon la référence.
Tableau des variantes
| Référence | Filetage de tige de piston | B [mm] | D [mm] | SW1 [mm] | SW2 [mm] | Jeu radial [mm] |
|---|---|---|---|---|---|---|
| FK 50/63 | M 16×1,5 | 32 | 104,0 | 27 | 41 | 2,0 |
| FK 80/100 | M 20×1,5 | 40 | 119,0 | 27 | 41 | 2,0 |
Critères de sélection
Le critère principal de sélection est le filetage de la tige de piston : M 16×1,5 pour la FK 50/63, M 20×1,5 pour la FK 80/100. Les cotes B et D précisent l’encombrement de chaque référence, tandis que les surplats SW1 et SW2 et le jeu radial complètent les données dimensionnelles communes aux deux variantes. Ces données permettent d’identifier la référence adaptée au filetage de la tige de piston et aux cotes d’encombrement requises.
Un produit complémentaire publié dans la même catégorie est également disponible : Vérin ISO 6432, à action double, piston 16, course 10 a 250 mm.
| Référence fabricant | FK 50/63, FK 80/100 |
|---|---|
| Filetage M (métrique) | 16×1.5, 20×1.5 |
