Raccord tournant coudé, laiton nickelé

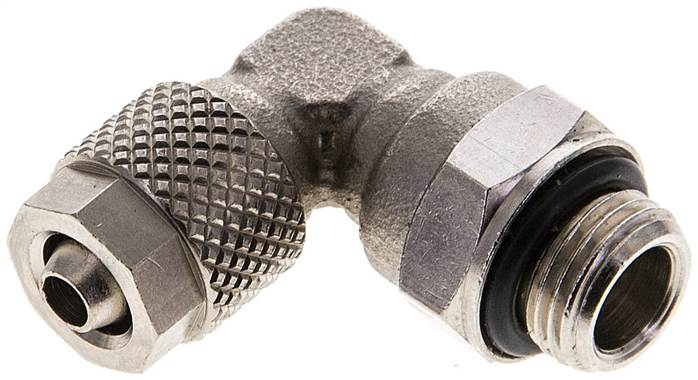

Le raccord tournant coudé GCK 144 DR MSV | GCK 184 DR MSV est un raccord instantané en laiton nickelé, destiné au raccordement de tuyaux pneumatiques d’un diamètre extérieur x intérieur de 6×4 mm. Il combine une forme coudée et une liaison tournante. La forme coudée oriente la sortie du tube raccordé. Il se décline en deux filetages de fixation, G 1/4″ et G 1/8″, afin de couvrir différentes configurations de raccordement fileté. Ce composant s’inscrit dans la gamme des raccords instantanés.
Utilisation
Ce raccord tournant coudé est prévu pour les mouvements de rotation lents, par exemple pour éviter la torsion des tuyaux. La liaison tournante permet ainsi au tube de pivoter sans se vriller, tout en conservant une connexion orientable au sein du circuit pneumatique.
Caractéristiques techniques
- Matériau : laiton nickelé
- Joints : NBR
- Diamètre du tuyau (extérieur x intérieur) : 6×4 mm
- Plage de température : -20 à +80 °C (avec joint FKM jusqu’à max. +150 °C)
- Pression de service : -0,95 à 20 bar
Critères de sélection
Les deux références se distinguent uniquement par leur filetage de fixation. Chaque valeur reste attachée à sa référence : le tableau ci-dessous permet de retenir la référence adaptée au raccordement fileté du circuit.
| Référence | Filetage de fixation |
|---|---|
| GCK 144 DR MSV | G 1/4″ |
| GCK 184 DR MSV | G 1/8″ |
Pour compléter l’installation, consultez le raccord cannelé fileté avec joint torique, publié dans la même catégorie.
| Référence fabricant | GCK 144 DR MSV, GCK 184 DR MSV |
|---|---|
| Filetage G (BSPP) | 1/4, 1/8 |
