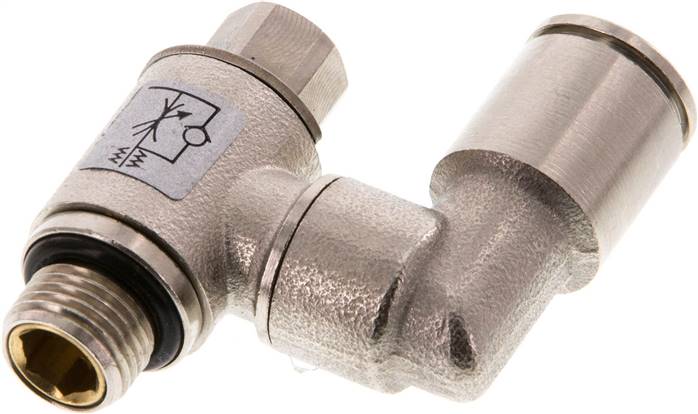

Régulateur de débit unidirectionnel G 1/8″-4 à 8mm, régulation de l’air (standard)

Régulateur de débit unidirectionnel G 1/8″ – raccords instantanés

Le régulateur de débit unidirectionnel GRAIQS 184 MSV / GRAIQS 188 MSV est un clapet antiretour d’étranglement à raccordement instantané, en exécution standard régulation de l’air. Il se visse sur un filetage G 1/8″ et accepte des tubes de 4 mm ou de 8 mm selon la référence choisie.

Principe de fonctionnement et applications

Les clapets antiretour d’étranglement étranglent le débit dans un sens, le débit n’étant pas étranglé dans l’autre sens. Dans leur forme standard, ces clapets régulent l’air d’échappement : vissés sur un cylindre, ils permettent une marche égale sans effet Slip-Stick. Pour les cylindres de petit volume (petit diamètre ou faible course), la forme spéciale régulation de l’air d’alimentation est utilisée.

Données techniques

• Matériaux : corps et bague de déverrouillage en laiton nickelé, joints NBR / plastique, griffes de fixation en acier inoxydable. Lors du montage, utiliser exclusivement des joints et des lubrifiants sans silicone.
• Plage de température : -20 à +80 °C
• Pression de service : 0,2 à 10 bar
• Fluides : air comprimé huilé et sans huile, gaz neutres et inoffensifs

Avantages

• Modèle robuste et compact
• Filetages de montage étanchés par joint torique étanchéisé
• Réglage avec tournevis uniquement

Critères de sélection

Le choix entre les deux références repose sur le diamètre extérieur du tube à raccorder, le filetage G 1/8″ étant identique :

Consultez l’ensemble de la gamme des raccords instantanés. Produit complémentaire : Raccord enfichable coudé, six-pans creux G 1/4 a 3/8″-10mm, IQS-MSV (Standard).
