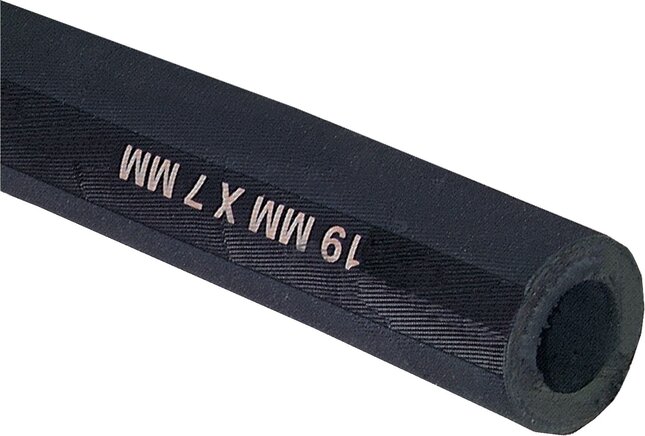

Tuyau pour sablage SSGS 13 et SSGS 19
Les tuyaux pour sablage SSGS 13 et SSGS 19, raccordés femelle x mâle, appartiennent à la catégorie Tubes et flexibles. Ils assurent le transport d’abrasifs de décapage secs ou humides classiques comme le sable, la grenaille d’acier, le corindon ou la farine de quartz.
Construction
L’âme intérieure est en NR/SBR résistant à l’abrasion, noire, lisse et antistatique, avec une valeur d’abrasion de max. 50 mm³ selon ISO 4649. Le support d’impression est constitué d’inserts textiles enroulés. La couche extérieure est en SBR, à motif textile et antistatique.
Caractéristiques techniques
- Plage de température : -35 à +80 °C
- Pression de service : 12 bar (pression de rupture : 40 bar)
- Résistance électrique : R < 1 MOhm / m
- Longueur de rouleau : 40 m (découpes possibles)
Critères de sélection
Les caractéristiques techniques ci-dessous s’appliquent aux deux références. Le choix s’effectue selon le diamètre intérieur, le diamètre extérieur et le rayon de cintrage minimal requis pour l’installation.
| Référence | Diamètre du tuyau (intérieur) [mm] | Diamètre du tuyau (extérieur) [mm] | Rayon de cintrage min. [mm] |
|---|---|---|---|
| SSGS 13 | 13 (1/2″) | 27 | 80 |
| SSGS 19 | 19 (3/4″) | 33 | 115 |
Remarque sur la pression d’utilisation
De par sa construction, ce tuyau est conçu pour une pression d’utilisation de 12 bar. Pour des raisons de sécurité, la norme EN ISO 3861 prescrit une pression d’utilisation max. de 6,3 bar.
Produit complémentaire : Kit de tuyaux PUR, 10 m, avec kit d’accouplement, G 1/4 a 3/8″.
| Référence fabricant | SSGS 13, SSGS 19 |
|---|---|
| Diamètre intérieur du tuyau (mm) | 13, 19 |
| Diamètre intérieur nominal (pouces) | 1/2, 3/4 |
| Diamètre extérieur du tuyau (mm) | 27, 33 |
