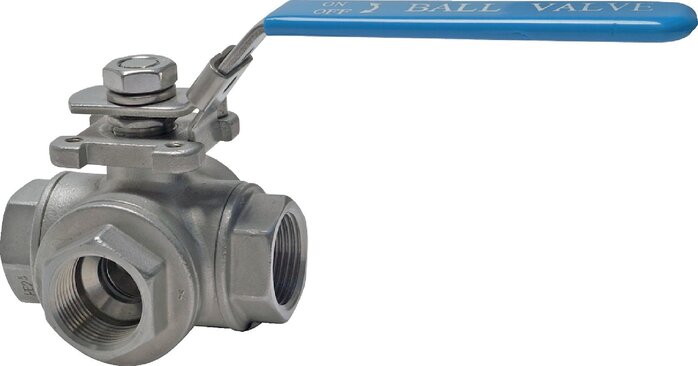

Vanne trois voies à boisseau sphérique en inox
Vanne trois voies à boisseau sphérique en acier inoxydable, avec raccordement fileté de type G et bride de montage selon ISO 5211. La gamme est déclinée en plusieurs diamètres de filetage.
Construction et matériaux
- Caisson en 1.4408
- Bille en 1.4408
- Joint en PTFE (15 % GF)
- Poignée en 1.4301
- Levier manuel verrouillable par cadenas
Caractéristiques communes
- Exécution à alésage en T
- PN 0 – 63 bar
- Plage de température de -20 à +200 °C
- Arrivée de pression possible par l’ensemble des trois côtés
- Position de commutation modifiable en déplaçant le manche, la position standard des orifices en T étant la position T1
Fluides admis
Eau, vapeur, huile, air comprimé, carburants, dissolvant, boissons.
Options et critères de choix
Certificat 3.1 disponible en option. Au montage, utiliser exclusivement des joints et lubrifiants sans silicone. La sélection se fait selon le filetage et la pression nominale de chaque référence, reportés dans le tableau des variations. Retrouvez l’ensemble des produits de la gamme de robinetterie et la vanne d’arrêt à aiguille en acier inoxydable de la même catégorie.
| Référence fabricant | KH 3/10 T ES E, KH 3/112 T ES E, KH 3/114 T ES E |
|---|---|
| Filetage G (BSPP) | 1, 1-1/2, 1-1/4 |
| Pression nominale (PN) | 63 |
