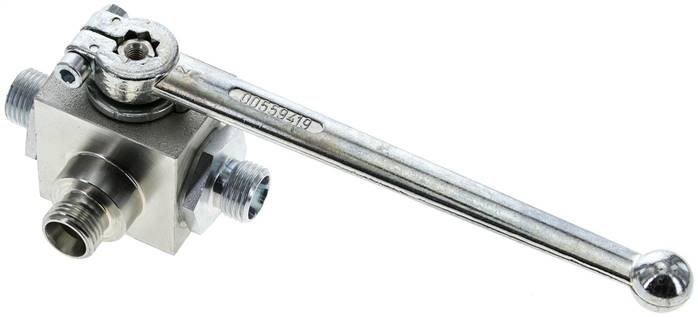

Robinets d’arrêt à sphère de la série légère
La gamme réunit des robinets d’arrêt à sphère de la série légère. Le caisson est en acier galvanisé, la sphère en acier chromé trempé, l’étanchéité repose sur un joint POM/NBR et la poignée est en zinc moulé sous pression. Le raccordement s’effectue sur tube de diamètre extérieur 10 L, avec filetage M16x1,5.
La poignée droite est la version standard ; une poignée coudée est proposée en option. Des poignées de rechange droites et torsadées sont référencées.
Caractéristiques techniques
- Diamètre nominal : DN 8 mm
- Pression nominale : 0 à 315 bar
- Plage de température : -10 à +80 °C
- Ouverture de clé : SW 9 mm
- Fluides : huiles hydrauliques, fioul ; eau uniquement sur accord préalable
La pression d’entrée doit être appliquée au niveau de l’alésage central uniquement.
Critères de choix et sélection
La sélection entre les variantes figurant au tableau des variations de la fiche se fait selon les axes indiqués. Toutes les variantes partagent la même construction, la même plage de température et de pression.
Voir également notre gamme de robinetterie industrielle et la vanne d’arrêt à aiguille en acier inoxydable.
| Référence fabricant | KH 3/10 L L HD, KH 3/10 L T HD |
|---|---|
| Perçage du boisseau | standard, T borehole |
