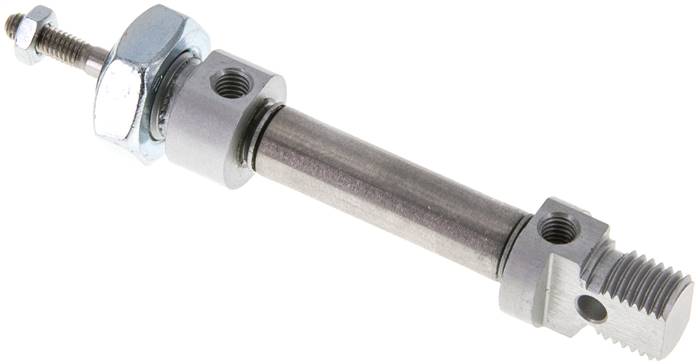

Le vérin ZDM 8/10 est un vérin ISO 6432 à action double, avec piston magnétique, diamètre de piston 8 mm et course 10 mm. Il est proposé en exécution Standard.
Caractéristiques techniques
- Diamètre de piston : 8 mm
- Course : 10 mm
- Filetage de tige de piston (A) : M 4
- Filetage de fixation (B) : M 12×1,25
- Raccordement d’air comprimé (R) : M 5
- Pression de service : max. 10 bar
- Plage de température : -20°C à +80°C
Matériaux
Haut et bas : aluminium anodisé ; tube du cylindre : 1.4301 ; tige de piston : 1.4305 ; joint : NBR/PUR.
Cotes
| Repère | Valeur |
|---|---|
| A1 | 4 mm |
| C | 16 mm |
| D | 8 mm |
| E | 4 mm |
| F | 12 mm |
| G | 64 mm |
| K | 16 mm |
| L | 12 mm |
| M | 86 mm |
| N | 6 mm |
| P | 46 mm |
Options et compatibilités
Type de commutateur de vérin : D en combinaison avec la fixation D1, C en combinaison avec la fixation C1.
En option : joints FKM (plage de température : -20°C à max. +150°C, sans piston magnétique) -V ; homologation ATEX Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X.
Retrouvez l’ensemble de notre gamme de vérins et amortisseurs et le produit complémentaire associé.
