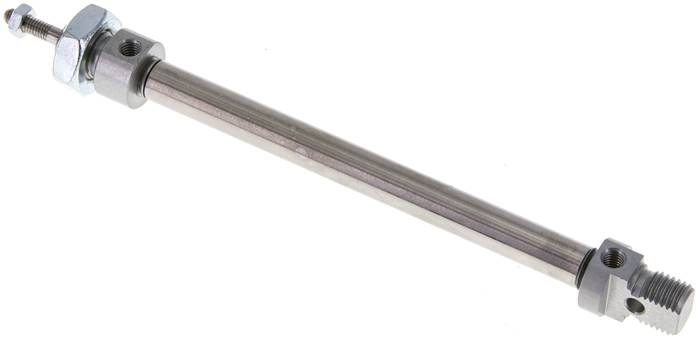

Le ZDM 8/80 est un vérin ISO 6432 à action double, de diamètre de piston 8 mm et de course 80 mm, en exécution standard. Il est équipé d’un piston magnétique.
Caractéristiques techniques
- Matériaux : haut et bas en aluminium anodisé, tube du cylindre en 1.4301, tige de piston en 1.4305, joint NBR/PUR
- Plage de température : -20°C à +80°C
- Pression de service : max. 10 bar
- Filetage de tige de piston (A) : M 4
- Filetage de fixation (B) : M 12×1,25
- Raccordement d’air comprimé (R) : M 5
Cotes
| Repère | Valeur |
|---|---|
| A1 | 4 mm |
| C | 16 mm |
| D | 8 mm |
| E | 4 mm |
| F | 12 mm |
| G | 64 mm |
| K | 16 mm |
| L | 12 mm |
| M | 86 mm |
| N | 6 mm |
| P | 46 mm |
Options
Type de commutateur de vérin : D en combinaison avec la fixation D1, C en combinaison avec la fixation C1.
En option : joints FKM (plage de température : -20°C à max. +150°C, sans piston magnétique) -V ; homologation ATEX Ex II 2GD c T5 T100° -20°C <=Ta<= 80°C -X.
Retrouvez l’ensemble de notre gamme de vérins et amortisseurs ainsi que le produit complémentaire associé.
