Dispositif à boulons ACE BV 20 | BV 25

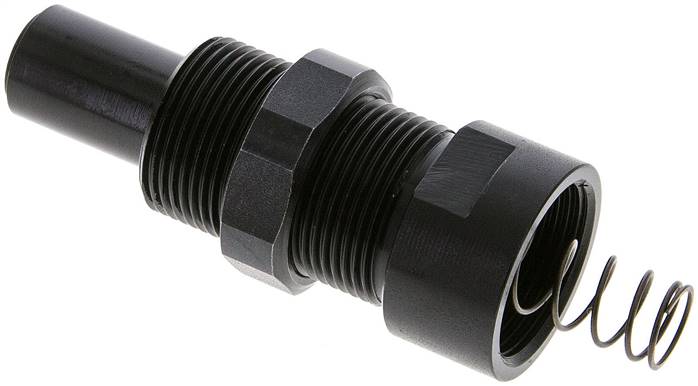

Le dispositif à boulons ACE est un accessoire de fixation destiné aux amortisseurs ACE de la série MC. Il est proposé dans la catégorie Vérins et amortisseurs sous deux références, BV 20 et BV 25, qui se distinguent par leur filetage de fixation et par l’amortisseur auquel chacune est destinée.
Utilisation et montage
Le dispositif à boulons ne peut être monté que sur des amortisseurs sans tête antichoc. Il doit être démonté si nécessaire. Cette contrainte de montage doit être prise en compte lors de la sélection de l’amortisseur associé.
Critères de sélection
Le choix de la référence s’effectue selon l’amortisseur à équiper et le filetage de fixation. La référence BV 20 présente un filetage M 20×1,5 et est à utiliser pour l’amortisseur MC 225. La référence BV 25 présente un filetage M 25×1,5 et est à utiliser pour l’amortisseur MC 600. La correspondance entre chaque référence et son amortisseur est reprise dans le tableau ci-dessous.
Caractéristiques dimensionnelles
Les caractéristiques de chaque référence — amortisseur à utiliser, filetage B et cotes dimensionnelles A, E, F, H, I, L, SW1 et SW2 — sont détaillées dans le tableau ci-dessous.
| Référence | À utiliser pour amortisseur | Filetage B | A [mm] | E [mm] | F [mm] | H [mm] | I [mm] | L [mm] | SW1 [mm] | SW2 [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| BV 20 | MC 225 | M 20×1,5 | 24 | 12 | 14 | 20 | 32,5 | 12,5 | 22 | 23 |
| BV 25 | MC 600 | M 25×1,5 | 30 | 16 | 16 | 38 | 63,0 | 25,0 | 27 | 30 |
Ce dispositif appartient à la catégorie Vérins et amortisseurs. Produit complémentaire : Embout à rotule, M 10×1,25, Acier galvanisé.
| Référence fabricant | BV 20, BV 25 |
|---|---|
| Filetage B | 20, 25 |
| Amortisseur compatible | 225, 600 |
