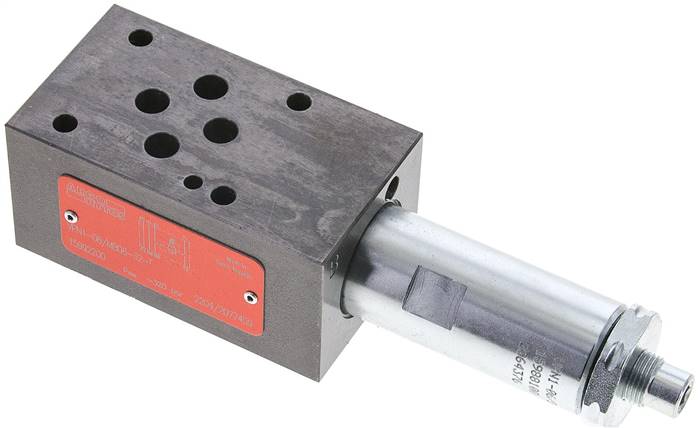

Cette valve de limitation de pression en plaque intermĂ©diaire protège un circuit hydraulique contre les surpressions. Elle se monte entre l’embase et le distributeur NG 6, sans tuyauterie supplĂ©mentaire, et limite la pression sur la ligne choisie.
Caractéristiques communes
- Montage : plaque intermédiaire, sous un distributeur NG 6
- Interface : DIN 24340-A6, ISO 4401-03 (NG 6), CETOP R 35 H-03 et NFPA-D03
- Pression de service : jusqu’Ă 320 bar
- DĂ©bit nominal : jusqu’Ă 60 l/min environ selon la vanne, utilisation recommandĂ©e jusqu’Ă 40 l/min
- Fluides : huiles hydrauliques Ă base d’huile minĂ©rale, viscositĂ© 20 Ă 400 mm²/s
- Matériaux : corps en fonte à graphite sphéroïdal, pièces internes en acier, joints NBR
- Livraison : vanne avec joints, vis non comprises
Choisir la bonne référence
La ligne limitée et la plage de pression distinguent les références, détaillées dans le tableau des variations. Voir aussi la version Bosch Rexroth de cette valve et la catégorie Valves hydrauliques de pression.
| Référence fabricant | LA-ZDB 6 B2/320, LA-ZDB 6 C2/100, LA-ZDB 6 P2/100, LA-ZDB 6 P2/320 |
|---|
