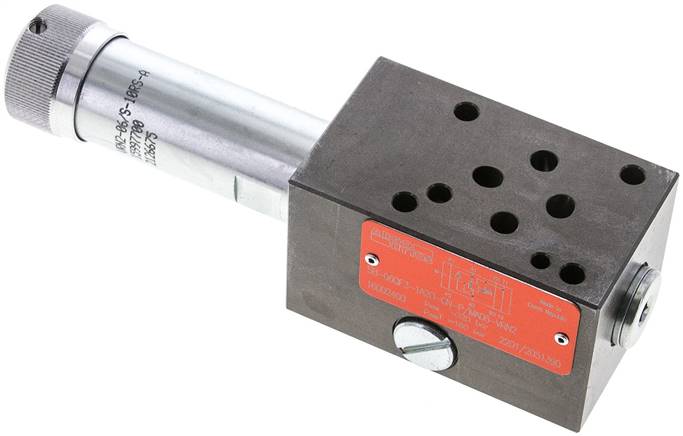

Cette vanne de régulation de pression en plaque intermédiaire fixe une pression réduite sur une ligne d’un circuit hydraulique. Montée entre l’embase et le distributeur NG 6, elle alimente un vérin ou un moteur à une pression inférieure à celle de la pompe.

Caractéristiques communes

• Montage : plaque intermédiaire, sous un distributeur NG 6
• Interface : DIN 24340-A6, ISO 4401-03 (NG 6), CETOP R 35 H-03 et NFPA-D03
• Pression de service : jusqu’à 320 bar
• Débit nominal : jusqu’à 60 l/min environ selon la vanne, utilisation recommandée jusqu’à 40 l/min
• Fluides : huiles hydrauliques à base d’huile minérale, viscosité 20 à 400 mm²/s
• Matériaux : corps en fonte à graphite sphéroïdal, pièces internes en acier, joints NBR
• Livraison : vanne avec joints, vis non comprises

Choisir la bonne référence

Les références se distinguent par la ligne régulée et la plage de réglage, détaillées dans le tableau des variations. Voir aussi la version Bosch Rexroth de cette vanne et la catégorie Valves hydrauliques de pression.
