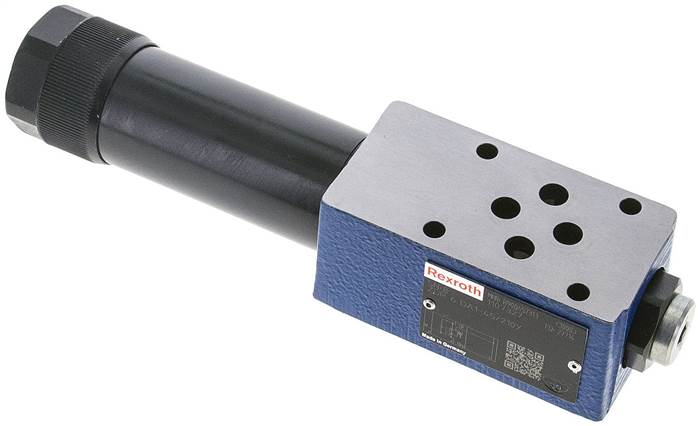

La vanne de régulation de pression NG 6 Bosch Rexroth est une valve hydraulique à plaque intermédiaire destinée au montage entre une vanne à voies NG 6 et une plaque de raccordement. Chaque plaque intermédiaire assure une fonction particulière de commande de la puissance, du déplacement et du régime d’un vérin ou d’un moteur hydraulique.

Construction et matières

• Corps en fonte à graphite sphéroïdal
• Pièces internes en acier
• Joints d’étanchéité en NBR

Caractéristiques communes

• Longueur de serrage : 40 mm
• Plage de température : -30 à +80 °C
• Pression de service : 0 à 315 bar
• Débit nominal jusqu’à 60 l/min selon la vanne
• Fluides : huiles hydrauliques à base d’huile minérale, viscosité 10 à 500 mm²/s

Normes et conformité

Le schéma de raccordement NG 6 est normalisé selon DIN 24340-A6, ISO 4401-03 (NG 6), CETOP R 35 H-03 et NFPA-D03. Les vannes doivent être fixées avec des vis de classe de résistance 12.9.

Critères de sélection

Le choix s’effectue selon la fonction de régulation requise, la pression de service et le débit nominal adaptés à l’application. La gamme couvre plusieurs exécutions de régulation de pression. Reportez-vous au tableau des variations pour identifier la référence correspondant à votre besoin.

Livraison

Vanne livrée avec joints d’étanchéité, sans vis.

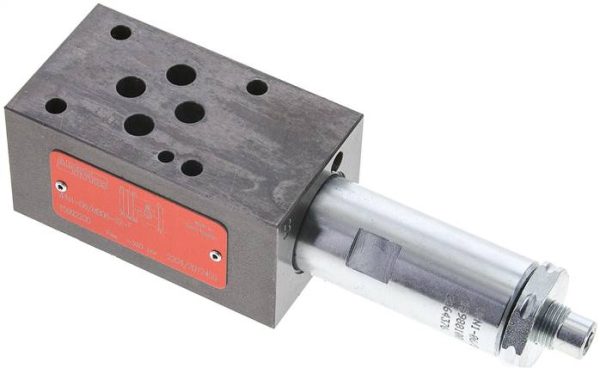

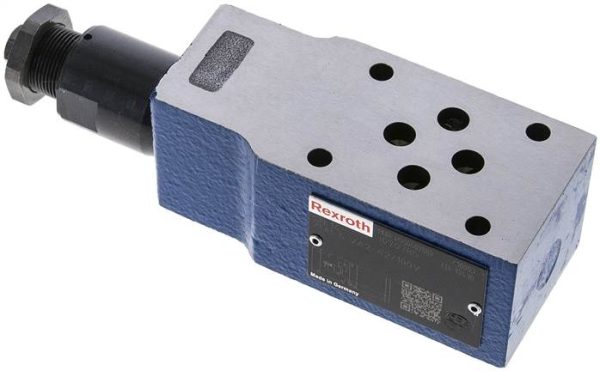

Consultez notre gamme de valves hydrauliques de pression et notre valve de limitation de pression Bosch Rexroth.
