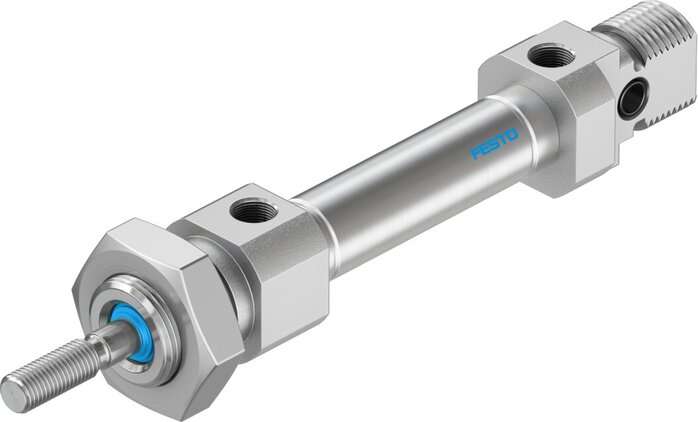

Vérin rond Festo série DSNU
Cette fiche regroupe les 413 références de la série DSNU de Festo. Le tableau permet de choisir la référence selon : modèle, diamètre du piston (mm), course (mm), amortissement, raccordement, filetage de la tige.
Caractéristiques communes
- Position de montage : Indifférente
- Structure de construction : Piston / Tige de piston / Tube de vérin
- Mode de fonctionnement : À double effet
- Fluide de service : Air comprimé selon ISO 8573-1:2010 [7:4:4]
- Classe de protection anticorrosion CRC : 2 – Effets de corrosion moyens
- Température ambiante : -20 °C…80 °C
- Note sur le matériau : Conforme à RoHS
- Matériau du tube de vérin : Acier inoxydable fortement allié
Critères de choix
- Modèle : DSNU, DSNU-S
- Diamètre du piston (mm) : 8 à 63
- Course (mm) : 10 à 500
- Amortissement : Amortissement pneumatique auto-ajusté de fin de course, Amortissement pneumatique, réglable des deux côtés, Bagues/plaques d’amortissement élastiques des deux côtés
- Raccordement : G1/4, G1/8, G3/8, M5
- Filetage de la tige : M10x1,25, M12x1,25, M16x1,5, M4, M6, M8
Varient aussi selon la référence : conforme à la norme, extrémité de la tige de piston, détection de position, variantes, remarque sur le fiuide d’exploitation/commande, energie d’impact aux ns de course.
| Référence fabricant | DSNU-10-10-P-A, DSNU-10-100-P-A, DSNU-10-15-P-A, DSNU-10-20-P-A, DSNU-10-25-P-A, DSNU-10-30-P-A, DSNU-10-40-P-A, DSNU-10-50-P-A, DSNU-10-60-P-A, DSNU-10-80-P-A, DSNU-12-10-P-A, DSNU-12-100-P-A, DSNU-12-125-P-A, DSNU-12-15-P-A, DSNU-12-160-P-A, DSNU-12-20-P-A, DSNU-12-200-P-A, DSNU-12-25-P-A, DSNU-12-30-P-A, DSNU-12-40-P-A, DSNU-12-50-P-A, DSNU-12-60-P-A, DSNU-12-70-P-A, DSNU-12-80-P-A, DSNU-16-10-P-A, DSNU-16-10-PPS-A, DSNU-16-10-PPV-A, DSNU-16-100-P-A, DSNU-16-100-PPS-A, DSNU-16-100-PPV-A, DSNU-16-125-P-A, DSNU-16-125-PPS-A, DSNU-16-125-PPV-A, DSNU-16-15-P-A, DSNU-16-15-PPV-A, DSNU-16-150-P-A, DSNU-16-150-PPS-A, DSNU-16-150-PPV-A, DSNU-16-160-P-A, DSNU-16-160-PPS-A, DSNU-16-160-PPV-A, DSNU-16-20-P-A, DSNU-16-20-PPS-A, DSNU-16-20-PPV-A, DSNU-16-200-P-A, DSNU-16-200-PPS-A, DSNU-16-200-PPV-A, DSNU-16-25-P-A, DSNU-16-25-PPS-A, DSNU-16-25-PPV-A, DSNU-16-30-P-A, DSNU-16-30-PPS-A, DSNU-16-30-PPV-A, DSNU-16-35-P-A, DSNU-16-35-PPS-A, DSNU-16-35-PPV-A, DSNU-16-40-P-A, DSNU-16-40-PPS-A, DSNU-16-40-PPV-A, DSNU-16-50-P-A, DSNU-16-50-PPS-A, DSNU-16-50-PPV-A, DSNU-16-60-P-A, DSNU-16-60-PPS-A, DSNU-16-60-PPV-A, DSNU-16-70-P-A, DSNU-16-70-PPS-A, DSNU-16-70-PPV-A, DSNU-16-80-P-A, DSNU-16-80-PPS-A, DSNU-16-80-PPV-A, DSNU-20-10-P-A, DSNU-20-10-PPS-A, DSNU-20-10-PPV-A, DSNU-20-100-P-A, DSNU-20-100-PPS-A, DSNU-20-100-PPV-A, DSNU-20-125-P-A, DSNU-20-125-PPS-A, DSNU-20-125-PPV-A, DSNU-20-15-P-A, DSNU-20-15-PPS-A, DSNU-20-15-PPV-A, DSNU-20-150-P-A, DSNU-20-150-PPS-A, DSNU-20-150-PPV-A, DSNU-20-160-P-A, DSNU-20-160-PPS-A, DSNU-20-160-PPV-A, DSNU-20-20-P-A, DSNU-20-20-PPS-A, DSNU-20-20-PPV-A, DSNU-20-200-P-A, DSNU-20-200-PPS-A, DSNU-20-200-PPV-A, DSNU-20-25-P-A, DSNU-20-25-PPS-A, DSNU-20-25-PPV-A, DSNU-20-250-P-A, DSNU-20-250-PPS-A, DSNU-20-250-PPV-A, DSNU-20-30-P-A, DSNU-20-30-PPS-A, DSNU-20-30-PPV-A, DSNU-20-300-P-A, DSNU-20-300-PPS-A, DSNU-20-300-PPV-A, DSNU-20-320-P-A, DSNU-20-320-PPS-A, DSNU-20-320-PPV-A, DSNU-20-35-P-A, DSNU-20-35-PPS-A, DSNU-20-35-PPV-A, DSNU-20-40-P-A, DSNU-20-40-PPS-A, DSNU-20-40-PPV-A, DSNU-20-50-P-A, DSNU-20-50-PPS-A, DSNU-20-50-PPV-A, DSNU-20-60-P-A, DSNU-20-60-PPS-A, DSNU-20-60-PPV-A, DSNU-20-70-P-A, DSNU-20-70-PPS-A, DSNU-20-70-PPV-A, DSNU-20-80-P-A, DSNU-20-80-PPS-A, DSNU-20-80-PPV-A, DSNU-25-10-P-A, DSNU-25-10-PPS-A, DSNU-25-10-PPV-A, DSNU-25-100-P-A, DSNU-25-100-PPS-A, DSNU-25-100-PPV-A, DSNU-25-125-P-A, DSNU-25-125-PPS-A, DSNU-25-125-PPV-A, DSNU-25-15-P-A, DSNU-25-15-PPS-A, DSNU-25-15-PPV-A, DSNU-25-150-P-A, DSNU-25-150-PPS-A, DSNU-25-150-PPV-A, DSNU-25-160-P-A, DSNU-25-160-PPS-A, DSNU-25-160-PPV-A, DSNU-25-20-P-A, DSNU-25-20-PPS-A, DSNU-25-20-PPV-A, DSNU-25-200-P-A, DSNU-25-200-PPS-A, DSNU-25-200-PPV-A, DSNU-25-25-P-A, DSNU-25-25-PPS-A, DSNU-25-25-PPV-A, DSNU-25-250-P-A, DSNU-25-250-PPS-A, DSNU-25-250-PPV-A, DSNU-25-30-P-A, DSNU-25-30-PPS-A, DSNU-25-30-PPV-A, DSNU-25-300-P-A, DSNU-25-300-PPS-A, DSNU-25-300-PPV-A, DSNU-25-320-P-A, DSNU-25-320-PPS-A, DSNU-25-320-PPV-A, DSNU-25-35-P-A, DSNU-25-35-PPV-A, DSNU-25-40-P-A, DSNU-25-40-PPS-A, DSNU-25-40-PPV-A, DSNU-25-400-P-A, DSNU-25-400-PPS-A, DSNU-25-400-PPV-A, DSNU-25-50-P-A, DSNU-25-50-PPS-A, DSNU-25-50-PPV-A, DSNU-25-500-P-A, DSNU-25-500-PPS-A, DSNU-25-500-PPV-A, DSNU-25-60-P-A, DSNU-25-60-PPS-A, DSNU-25-60-PPV-A, DSNU-25-70-P-A, DSNU-25-70-PPS-A, DSNU-25-70-PPV-A, DSNU-25-80-P-A, DSNU-25-80-PPS-A, DSNU-25-80-PPV-A, DSNU-32-100-P-A, DSNU-32-100-PPS-A, DSNU-32-100-PPV-A, DSNU-32-125-P-A, DSNU-32-125-PPS-A, DSNU-32-125-PPV-A, DSNU-32-160-P-A, DSNU-32-160-PPS-A, DSNU-32-160-PPV-A, DSNU-32-200-P-A, DSNU-32-200-PPS-A, DSNU-32-200-PPV-A, DSNU-32-25-P-A, DSNU-32-25-PPS-A, DSNU-32-25-PPV-A, DSNU-32-250-P-A, DSNU-32-250-PPS-A, DSNU-32-250-PPV-A, DSNU-32-30-PPS-A, DSNU-32-30-PPV-A, DSNU-32-320-P-A, DSNU-32-320-PPV-A, DSNU-32-40-P-A, DSNU-32-40-PPS-A, DSNU-32-40-PPV-A, DSNU-32-50-P-A, DSNU-32-50-PPS-A, DSNU-32-50-PPV-A, DSNU-32-70-PPV-A, DSNU-32-80-P-A, DSNU-32-80-PPS-A, DSNU-32-80-PPV-A, DSNU-40-100-P-A, DSNU-40-100-PPS-A, DSNU-40-100-PPV-A, DSNU-40-125-P-A, DSNU-40-125-PPS-A, DSNU-40-125-PPV-A, DSNU-40-150-PPS-A, DSNU-40-160-P-A, DSNU-40-160-PPV-A, DSNU-40-200-P-A, DSNU-40-200-PPS-A, DSNU-40-200-PPV-A, DSNU-40-25-P-A, DSNU-40-25-PPS-A, DSNU-40-25-PPV-A, DSNU-40-250-P-A, DSNU-40-250-PPS-A, DSNU-40-250-PPV-A, DSNU-40-30-P-A, DSNU-40-320-P-A, DSNU-40-320-PPS-A, DSNU-40-320-PPV-A, DSNU-40-40-P-A, DSNU-40-40-PPS-A, DSNU-40-40-PPV-A, DSNU-40-50-P-A, DSNU-40-50-PPS-A, DSNU-40-50-PPV-A, DSNU-40-60-PPS-A, DSNU-40-70-PPV-A, DSNU-40-80-P-A, DSNU-40-80-PPS-A, DSNU-40-80-PPV-A, DSNU-50-100-P-A, DSNU-50-100-PPS-A, DSNU-50-100-PPV-A, DSNU-50-125-P-A, DSNU-50-125-PPV-A, DSNU-50-160-P-A, DSNU-50-160-PPS-A, DSNU-50-160-PPV-A, DSNU-50-200-P-A, DSNU-50-200-PPS-A, DSNU-50-200-PPV-A, DSNU-50-25-P-A, DSNU-50-25-PPS-A, DSNU-50-25-PPV-A, DSNU-50-250-P-A, DSNU-50-250-PPS-A, DSNU-50-250-PPV-A, DSNU-50-320-P-A, DSNU-50-320-PPS-A, DSNU-50-320-PPV-A, DSNU-50-40-P-A, DSNU-50-40-PPS-A, DSNU-50-40-PPV-A, DSNU-50-50-P-A, DSNU-50-50-PPS-A, DSNU-50-50-PPV-A, DSNU-50-80-P-A, DSNU-50-80-PPS-A, DSNU-50-80-PPV-A, DSNU-63-100-P-A, DSNU-63-100-PPS-A, DSNU-63-100-PPV-A, DSNU-63-125-P-A, DSNU-63-125-PPS-A, DSNU-63-125-PPV-A, DSNU-63-160-P-A, DSNU-63-160-PPS-A, DSNU-63-160-PPV-A, DSNU-63-200-P-A, DSNU-63-200-PPS-A, DSNU-63-200-PPV-A, DSNU-63-25-P-A, DSNU-63-25-PPS-A, DSNU-63-25-PPV-A, DSNU-63-250-P-A, DSNU-63-250-PPS-A, DSNU-63-250-PPV-A, DSNU-63-320-P-A, DSNU-63-320-PPS-A, DSNU-63-320-PPV-A, DSNU-63-40-P-A, DSNU-63-40-PPS-A, DSNU-63-40-PPV-A, DSNU-63-50-P-A, DSNU-63-50-PPS-A, DSNU-63-50-PPV-A, DSNU-63-80-P-A, DSNU-63-80-PPS-A, DSNU-63-80-PPV-A, DSNU-8-10-P-A, DSNU-8-100-P-A, DSNU-8-15-P-A, DSNU-8-20-P-A, DSNU-8-25-P-A, DSNU-8-30-P-A, DSNU-8-40-P-A, DSNU-8-50-P-A, DSNU-8-60-P-A, DSNU-8-80-P-A, DSNU-S-12-10-P-A, DSNU-S-12-100-P-A, DSNU-S-12-125-P-A, DSNU-S-12-15-P-A, DSNU-S-12-20-P-A, DSNU-S-12-25-P-A, DSNU-S-12-30-P-A, DSNU-S-12-40-P-A, DSNU-S-12-60-P-A, DSNU-S-12-80-P-A, DSNU-S-16-10-P-A, DSNU-S-16-100-P-A, DSNU-S-16-100-PPS-A, DSNU-S-16-125-P-A, DSNU-S-16-125-PPS-A, DSNU-S-16-15-P-A, DSNU-S-16-150-P-A, DSNU-S-16-150-PPS-A, DSNU-S-16-20-P-A, DSNU-S-16-200-P-A, DSNU-S-16-200-PPS-A, DSNU-S-16-25-P-A, DSNU-S-16-25-PPS-A, DSNU-S-16-30-P-A, DSNU-S-16-30-PPS-A, DSNU-S-16-40-P-A, DSNU-S-16-40-PPS-A, DSNU-S-16-50-P-A, DSNU-S-16-50-PPS-A, DSNU-S-16-60-P-A, DSNU-S-16-60-PPS-A, DSNU-S-16-80-P-A, DSNU-S-16-80-PPS-A, DSNU-S-20-10-P-A, DSNU-S-20-100-P-A, DSNU-S-20-100-PPS-A, DSNU-S-20-125-P-A, DSNU-S-20-125-PPS-A, DSNU-S-20-15-P-A, DSNU-S-20-150-P-A, DSNU-S-20-150-PPS-A, DSNU-S-20-20-P-A, DSNU-S-20-200-P-A, DSNU-S-20-200-PPS-A, DSNU-S-20-25-P-A, DSNU-S-20-25-PPS-A, DSNU-S-20-30-P-A, DSNU-S-20-30-PPS-A, DSNU-S-20-40-P-A, DSNU-S-20-40-PPS-A, DSNU-S-20-50-P-A, DSNU-S-20-50-PPS-A, DSNU-S-20-60-P-A, DSNU-S-20-60-PPS-A, DSNU-S-20-80-P-A, DSNU-S-20-80-PPS-A, DSNU-S-25-10-P-A, DSNU-S-25-100-P-A, DSNU-S-25-100-PPS-A, DSNU-S-25-125-P-A, DSNU-S-25-125-PPS-A, DSNU-S-25-15-P-A, DSNU-S-25-150-P-A, DSNU-S-25-150-PPS-A, DSNU-S-25-20-P-A, DSNU-S-25-200-P-A, DSNU-S-25-200-PPS-A, DSNU-S-25-25-P-A, DSNU-S-25-25-PPS-A, DSNU-S-25-30-P-A, DSNU-S-25-30-PPS-A, DSNU-S-25-40-P-A, DSNU-S-25-40-PPS-A, DSNU-S-25-50-P-A, DSNU-S-25-50-PPS-A, DSNU-S-25-60-P-A, DSNU-S-25-60-PPS-A, DSNU-S-25-80-P-A, DSNU-S-25-80-PPS-A, DSNU-S-8-10-P-A, DSNU-S-8-100-P-A, DSNU-S-8-15-P-A, DSNU-S-8-20-P-A, DSNU-S-8-25-P-A, DSNU-S-8-30-P-A, DSNU-S-8-40-P-A, DSNU-S-8-50-P-A, DSNU-S-8-60-P-A, DSNU-S-8-80-P-A |
|---|---|
| N° de pièce Festo | 1908247, 1908248, 1908249, 1908250, 1908251, 1908252, 1908253, 1908254, 1908255, 1908256, 1908257, 1908258, 1908259, 1908260, 1908261, 1908262, 1908263, 1908264, 1908265, 1908266, 1908267, 1908268, 1908269, 1908270, 1908271, 1908272, 1908273, 1908274, 1908276, 1908277, 1908278, 1908279, 1908280, 1908281, 1908282, 1908283, 1908284, 1908285, 1908286, 1908287, 1908288, 1908289, 1908290, 1908291, 1908292, 1908293, 1908294, 1908295, 1908296, 1908297, 1908298, 1908299, 1908300, 1908301, 1908302, 1908303, 1908304, 1908305, 1908306, 1908307, 1908308, 1908309, 1908310, 1908311, 1908312, 1908313, 1908314, 1908315, 1908316, 1908317, 1908318, 1908319, 1908320, 1908321, 1908322, 1908323, 1908325, 1908326, 1908327, 19177, 19178, 19179, 19180, 19181, 19182, 19183, 19184, 19185, 19186, 19187, 19188, 19189, 19190, 19191, 19192, 19193, 19194, 19195, 19196, 19197, 19198, 19199, 19200, 19201, 19202, 19203, 19204, 19205, 19206, 19207, 19208, 19209, 19210, 19211, 19212, 19213, 19214, 19215, 19216, 19217, 19218, 19219, 19220, 19221, 19222, 19223, 19224, 19225, 19226, 19227, 19228, 19229, 19230, 19231, 19232, 19233, 19234, 19235, 19236, 19237, 19238, 19239, 19240, 19241, 19242, 19243, 19244, 19245, 19246, 19247, 19248, 19249, 19250, 19251, 19252, 19253, 195980, 195981, 195982, 195983, 195984, 195985, 195986, 195987, 195988, 195989, 195990, 195991, 195992, 195993, 195994, 195995, 195996, 195997, 195998, 195999, 196000, 196001, 196002, 196003, 196004, 196005, 196006, 196007, 196008, 196009, 196010, 196011, 196012, 196013, 196014, 196015, 196016, 196017, 196018, 196019, 196020, 196021, 196022, 196023, 196024, 196025, 196026, 196027, 196028, 196029, 196030, 196031, 196032, 196033, 196034, 196035, 196036, 196037, 196038, 196039, 196040, 196041, 196042, 196043, 196044, 196045, 196046, 196047, 196048, 196049, 196050, 196051, 196052, 196053, 196054, 196055, 196056, 196057, 196058, 196059, 33973, 33974, 33975, 34718, 34719, 34720, 34721, 35191, 35192, 35193, 35194, 5205897, 5205898, 5205899, 5205900, 5205902, 5205903, 5205904, 5205905, 5205906, 5205907, 5211896, 5211897, 5211898, 5211899, 5211900, 5211901, 5211904, 5211905, 5211906, 5211908, 5216087, 5216088, 5216089, 5216090, 5216091, 5216093, 5216094, 5216095, 5216096, 5216098, 5216099, 5216100, 5216101, 5217238, 5217239, 5217240, 5217241, 5217242, 5217243, 5217244, 5217245, 5217246, 5217248, 5224633, 5224634, 5224635, 5224636, 5224637, 5224639, 5224641, 5224642, 5224643, 5224644, 5224645, 5224646, 5224647, 5225836, 5225837, 5225838, 5225839, 5225840, 5225841, 5225842, 5225843, 5225844, 5225846, 5228227, 5228228, 5228229, 5228230, 5228231, 5228232, 5228233, 5228234, 5228235, 5228236, 5228237, 5228238, 5228239, 5228452, 5228453, 5228454, 5228455, 5228456, 5228457, 5228458, 5228459, 5228460, 5228461, 5249851, 5249854, 5249943, 5249968, 5262532, 5262707, 5262769, 5262772, 559263, 559264, 559265, 559266, 559267, 559268, 559269, 559270, 559271, 559272, 559273, 559274, 559275, 559276, 559277, 559278, 559279, 559280, 559281, 559282, 559283, 559284, 559285, 559286, 559287, 559288, 559289, 559290, 559291, 559292, 559293, 559294, 559295, 559296, 559297, 559298, 559299, 559300, 559301, 559302, 559303, 559305, 559306, 559307, 559308, 559309, 559310, 559312, 559313, 559314, 559315, 559316, 559317, 559318, 559319, 559321, 559322, 559323, 559324, 559325, 559326, 559327, 559328, 559329, 559330, 559331, 559332, 559333, 559334 |
| Modèle | DSNU, DSNU-S |
| Diamètre du piston (mm) | 10, 12, 16, 20, 25, 32, 40, 50, 63, 8 |
| Course (mm) | 10, 100, 125, 15, 150, 160, 20, 200, 25, 250, 30, 300, 320, 35, 40, 400, 50, 500, 60, 70, 80 |
| Amortissement | Amortissement pneumatique auto-ajusté de fin de course, Amortissement pneumatique, réglable des deux côtés, Bagues/plaques d'amortissement élastiques des deux côtés |
| Raccordement | G1/4, G1/8, G3/8, M5 |
| Filetage de la tige | M10x1,25, M12x1,25, M16x1,5, M4, M6, M8 |
